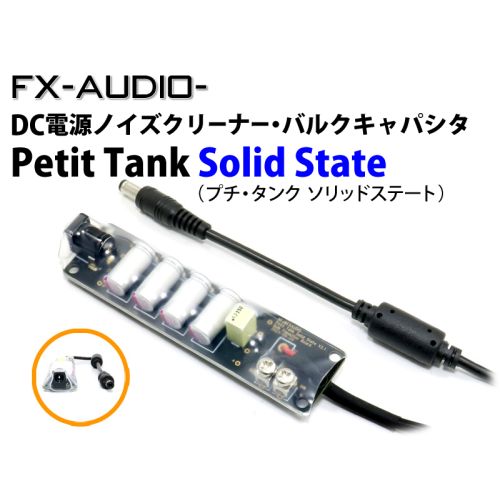

Petit Tank Solid State DC電源ノイズクリーナー・バルクキャパシタ
DC電源のノイズを除去すると共に、接続したデバイスのポテンシャルを開放する画期的アイテム!
Petit Susieと同時購入で【精密導体102SSC内部配線材2.0sq×2本】をプレゼント!
商品詳細
概要
Petit Tankをベースに、採用部品を通常の電解コンデンサから高分子アルミ固体コンデンサに変更した高性能モデルです。
Petit Tankは、ACアダプター等の電源装置とデバイスの間に接続する事で、電源由来のノイズを軽減すると共にバルクキャパシタとして機能し、接続したデバイスの持つポテンシャルを開放するDCケーブル延長型のアクセサリーパーツです。
電源側の電力供給レスポンスの限界により頭打ちとなり、本来持つ性能を出し切れていないデバイスを強力にサポート。
バルクキャパシタとして、刻一刻と変化するデバイスの要求電力に対してリニアに応答する事で、デバイスの持つ本来の性能・能力を最大限に発揮させる事が可能となります。
DC電源で動作するオーディオ機器の中でも特に、アンプのように瞬間的に大きな電力要求を必要とするデバイスに対して、電力供給レスポンス改善による音質向上効果(歪みの改善・S/N比の向上等)が期待できます。
「Petit Tank Solid State」は、その名の通り、特性に優れた固体コンデンサを採用したモデルで、通常モデルと比較して大幅な性能向上を果たしています。
「Petit Tank」は、好評販売中の電源ノイズクリーナー「Petit Susie」の効果を更に高めるためのアドオンパーツとして設計・開発されました。
単体でも十分に効果的ですが、「Petit Susie」の後段に連結させて使用する事で、ノイズクリーナー・バルクキャパシタ効果を最大限に発揮します。
通常モデルとの比較
好評販売中のDC電源ノイズクリーナー・バルクキャパシタ製品「Petit Tank」をベースに、採用部品を通常の電解コンデンサから高分子アルミ固体コンデンサに変更し、基本性能を大幅に向上させました。
導電性高分子アルミ固体電解コンデンサの採用により、低ESR特性の向上、負荷に対する応答性能向上、高リプル対応性能向上、温度特性の向上、長寿命による信頼性の向上など、あらゆる特性について基本性能の向上を果たしています。
Limited Editionとの比較
固体コンデンサを採用した「Petit Tank Limited Edition」を先にリリースしていますが、こちらをお使いのユーザー様のフィードバックを受けて更にブラッシュアップしました。
Limited Editionでは固体コンデンサを8本、合計2,640μFの容量を持つ性能の高さ故に、一部の機器では音質に影響する変化が顕著となり過ぎて「好みの音質傾向から外れてしまった」というご意見がありました。
そこで、コンデンサ1個あたりの容量大きくして合計容量を強化(680×4=2,720μF)したうえで、コンデンサの数量を減らす事で、高性能を維持したまま高い安定性を実現したのが「Petit Tank Solid State」です。
トラブルのご報告はこれまでにございませんが、Limited Editionではかなり過激なセッティング(発振が起こりやすい等)でしたので、通常モデルで採用していたサージ対策用の高耐圧コンデンサを安全のため不採用としていました。
上記の対策にて安定性を担保できた為、サージ対策用の高耐圧コンデンサを復活させています。
Limited Edition では効果が顕著過ぎて変化の相性が好みの方向性ではないといったような場合には安定性が高くマイルドなセッティングのSolid Stateをお試しください!
製品の特徴
■導電性高分子アルミ固体電解コンデンサを採用
Petit Tankでは通常の電解コンデンサを採用しているところ、高性能モデルとして導電性高分子アルミ固体電解コンデンサを採用しました。
電気伝導率は通常の電解コンデンサの10000倍と大変高く極めて低いESR特性により、負荷変動に対して優れた応答性能を発揮するため、リプル(直流の脈流成分)吸収用途として優れた性能を発揮します。
また、温度特性にも優れているため低温時でも性能を発揮するほか、電解液のドライアップによる寿命がなく長寿命で信頼性がより強化されました。
■合計容量2,720μFの大容量バルクキャパシタ
合計容量2,720μF、25V/680μFの高分子アルミ個体電解コンデンサを4本搭載。
十分な効果が感じられ、なおかつ安全にも配慮し最適な容量を搭載しました。
※Petit Susie本体と合わせると3,710μFの容量となり、電流容量の少ないACアダプターでは2〜3度のリトライをする場合がございますが、PSE認証を受けたACアダプターでは特に危険はございませんのでご安心ください。
■サージ対策
「Petit Tank Limited Edition」では採用できなかったサージ対策コンデンサですが、コンデンサ数を4本に抑え容量を増加させ安定性を確保する事で「Petit Tank Solid State」での採用が叶いました。
単発の強いサージによるストレスを低減し機器回路を保護します。
■オーディオ用途に最適
ACアダプターで動作するデジタルアンプ等の小型オーディオ製品は、コストや設計上の物理的な都合から、必要十分なバルクコンデンサが搭載されていない製品も珍しくありません。
バルクキャパシタとしての機能を補い、デバイス側の電源回路を強化する事で、瞬間的な電力消費による電圧低下や電流不足による影響を排除し、理想に近い安定したデバイスの動作をサポートします。
■特徴的なアートワーク
両面フルベタパターン(表面は全面+、裏面は全面GND)で回路損失を減らしつつも、各コンデンサの負荷を均一に近づけた理想的バルクコンデンサを構成しています。
また5mmピッチ空きパターンを4組用意。更にコンデンサ容量を追加できるにとどまらず、目的によりタンタルコンデンサやブリーダー抵抗、電圧モニタ用端子などを追加可能です。
※部品の追加等の改造は保証対象外となります。
■「Petit Susie」との組み合わせで更にアップグレード
DCノイズクリーナー・ノイズフィルター製品「Petit Susie」と組み合わせる事で更にクリーンかつ、リニアな電源供給が可能となります。
本体に備えたターミナル同士をケーブルで直接接続する事により、この組み合わせでの接続強化も可能です。
音質傾向の違い
Limited Editionと同様に、解像度の向上・音像の密度が向上するなど、主にハイファイ傾向へ改善される。
通常版に感じられたナチュラルな音質変化も持ち合わせており、ハイファイさとニュートラルさを兼ね備えたバランスタイプのバルクキャパシタ。
特にオーディオ向けDC電源の改善にオススメ。
注意事項
固体コンデンサはその性能の高さからQ値が高い為、発振しやすい条件が揃いやすくなります。
安全マージンを取った設計としていますので、問題となる事は限りなく少ない確率ですが、接続される電源や接続される機器によって発振する可能性がございますので、万が一発振音や発熱等の異常を感じられた場合はご使用を一旦中止され、サポートまでご連絡をお願い致します。
- 一般的なACアダプター等の直流電源専用(AC-DC)です。
- 交流出力の(AC-AC)アダプターではお使いいただけません。
- DCプラグ極性「センタープラス」仕様専用です。センターマイナス端子のACアダプターに接続されると破損します。
- ギターエフェクターでセンターマイナス極性の採用が特に多い傾向にございますのでご注意ください。
- 1A未満のACアダプターでのご使用はお避けください。
- PSE認証のマークのみで直下に事業者名が入っていない(PSE偽装品)ACアダプターでのご使用はお避けください。
- PSEマークのないACアダプターでは使用しないでください。
- 対応可能な最大消費電力は125W以下です。当製品の出力側に接続する機器の最大消費電力は125Wまででお使いください。
- 入力コネクタ(DCジャック)は外径5.5mm内径2.1mm対応です。
【対応電源について】
- 電流容量1A未満の電源は保証対象外です。
- 電流容量1A以上の電源をご使用ください。
- 接続する電源の出力電流容量が1A未満の場合、接続時の突入電力供給が賄えずにリトライを繰り返し、安定出力に至らない場合がございますので保証対象外とさせて頂きます。
- 電源の能力にもよりますが、1A以上の電源でも何度かリトライが発生するケースがございますが、PSE認証を取得しているACアダプターでは問題となる事はありませんのでご安心ください。
【電圧の異なる機器への接続変更についてのご注意】
- 高電圧の電荷が残ったまま低電圧の機器に接続しないでください※
- 高電圧の電荷が残ったまま低電圧の機器に接続すると機器に損傷を与える可能性があります。
- 電源電圧の高い機器から電圧の低い機器に接続を変更する際は、コンデンサの電荷を開放してから接続を変更してください。
- 電源を外した状態で「Petit Tank」のみを機器に接続した状態で機器の電源を投入するか、24時間以上放置することでコンデンサの電荷を開放する事が出来ます。
製品仕様
製品型番 | Petit Tank Solid State |
---|---|
対応電源入力 | DC 25V以下 / 電流容量 1A以上の電源に対応 ※交流電源は非対応 |
最大定格出力電力 | 125W (25V時 MAX5Aまで) |
最大定格出力電流 | 5A |
DCジャック(IN) | 外径5.5mm 内径2.1mm (センタープラス仕様) |
DCプラグ(OUT) | 外径5.5mm 内径2.1mm/2.5mm両対応 (センタープラス仕様) |
ターミナルブロック(出力) | 芯線直径 最大2.8mmケーブルまで対応 |
付属品 | 付属品・説明書無し ※本体のみ(バルク/簡易梱包) |
サイズ | 幅25.5mm×奥行き98mm×高さ16mm |
ケーブル長 | 約28cm(コネクター部を含む) |
重量 | 40g |
製品保証期間 | お買上げ日より6ヶ月間 |
