トーコネ

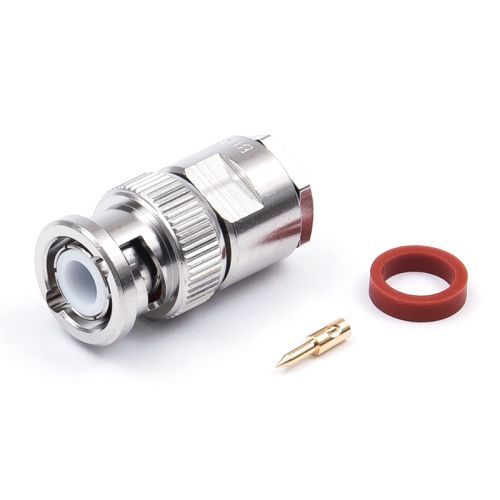

BNCP- 5DFB（BNC型プラグ）
￥1,210 （税込）
5D-FB、5D-FV、5D-FB-LITEケーブルに適合するBNC型ストレートプラグです。主に50Ωタイプの接栓です。周波数が200MHz以下であれば、75Ωの伝送ラインで使用可能なコネクターです。ケーブル取り付け方法は、半田タイプになります。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。
お取り寄せ【標準1週間】 ※状況により都度連絡
関連する商品
商品詳細
概要
BNCP- 5DFB（BNC型プラグ）
5D-FB、5D-FV、5D-FB-LITEケーブルに適合するBNC型ストレートプラグです。主に50Ωタイプの接栓で、75Ωのケーブルを使用する場合は周波数が200MHz以下であれば、75Ωの伝送ラインでも使用可能ですが、200MHzを超えるときは、BNC75Ωタイプの使用をお勧めします。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。
| 概要 | |
|---|---|
| 相当規格 | MIL-C-39012,JIS C 5412,JEITA RC-5233 |
| 特性インピーダンス | 50Ω または 75Ω |
| 結合方式 | バイオネットロック方式 |
| 定格電圧 | AC 500V |
| 耐電圧 | AC 1500V／1分間 |
| 絶縁抵抗（DC 500V） | 1000MΩ以上 |
| 接触抵抗（DC 1A） | 3mΩ以下 |
| 使用周波数範囲 | 0~4000MHz |
| ケーブル取付方法 | 中心：ハンダ 外部：締付 |
| その他 | RoHS2対応品（規制10物質不使用） |
ケーブルへコネクターを取り付ける方法は下記をご参照ください。
取り付け図・仕様書はこちら
仕様
| 型番 | A | B | C | D | 適合ケーブル | 表面処理 | |
|---|---|---|---|---|---|---|---|
| 本体 | 中心コンタクト | ||||||
| BNCP-5DFB | 14.5 | 25.0 | 13.8 | 8.0 | 5D-FB-LITE | Ni（ニッケル） | Au（金） |
メーカーHPはこちら。（外部ページへ移ります。）
在庫品以外のトーコネ製プラグもお見積りいたします。こちらからお問い合わせください。
