フジクラ・ダイヤケーブル

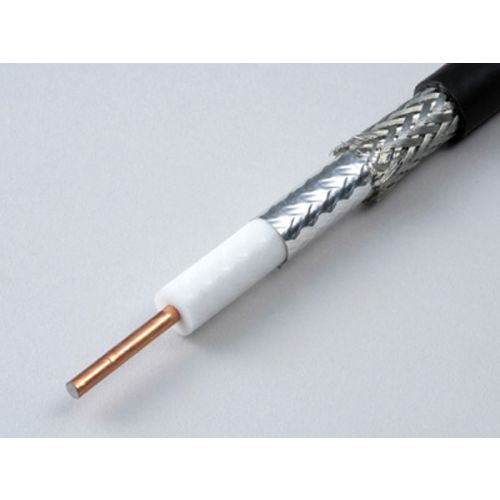

5D-FB-LITE

¥880 (税込)

従来の5D-FBより軽量になり中心導体は、銅クラッドアルミ線(CA)を使用

※こちらの商品は1巻でのご注文の場合100m巻きとなります。

  • 10mお買い上げで1mあたり ¥748 (税込) 割引率 15%。
  • 100mお買い上げで1mあたり ¥552 (税込) 割引率 37%。
在庫あり

商品詳細

概要

高周波機器の接続、内部配線、給電線などに使用する、可とう性に優れたポリエチレン充実絶縁形同軸ケーブルで、 広く国内一般に使用されています。特性インピーダンスは50Ωで、無線、通信関連の用途に使用できます。

銅クラッドアルミ線(CA)とは

銅クラッドアルミ線(以下CA線)は、アルミニウム線のまわりに銅を一様に被覆し、銅-アルミ境界を強固に金属結合させることにより、銅とアルミそれぞれの利点を生かした素材です。

  • 銅導体に対し約39%の軽量化が可能(15%CA線)
  • コストダウン:一定重量から製造される線の長さは銅の約2.5倍です。
  • 半田付けが可能
  • 端子接続部の信頼性向上アルミ導体接続での酸化物生成による抵抗上昇は生じません。導体接続方法は銅導体と同じです。

関連動画

構造表

項目 単 位 構 成
内 部 導 体 材 料 銅被覆アルミ線
構 成 本/mm 1/1.8
外 径 mm 1.8
絶 縁 体 材 料 発泡ポリエチレン
外 径 mm 5.0
外 部 導 体

アルミ箔貼付プラスチックテープ

すずめっき軟銅線編組

シ ー ス 材 料 PVC
艶消黒
厚 さ mm 0.85
仕 上 外 径 mm 7.6
概 算 質 量 kg/km 65

特性表(20℃)

項目 単位 特性値
絶縁抵抗 ( 最 小 ) MΩ・km 10000
耐 電 圧 A.C.V/1分間 1000
静 電 容 量 ( 標 準 ) nF/km 83
特性インピーダンス Ω(10MHz) 50±2
標準減衰量 dB/km 144MHz 76
430MHz 135
900MHz 200
1300MHz 245
1500MHz 265
1900MHz 305
2000MHz 315
2400MHz 350
