ニチフ

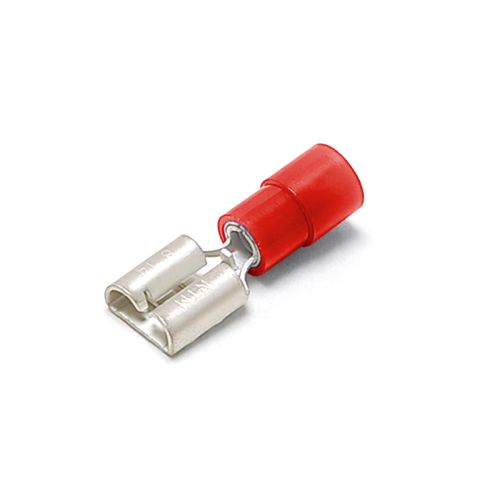

TMEDV 630809-F 赤(絶縁被覆付差込み形接続端子)

¥33 (税込)

より線銅線専用の絶縁被覆付き差込み形圧着接続端子(ファストン・250)です。

圧着作業には適した工具をご使用ください。

こちらの商品を1袋でお求めの場合、1袋100個入りとなっております。





  • 100個お買い上げで1個あたり ¥17 (税込) 割引率 48%。
  • 500個お買い上げで1個あたり ¥15 (税込) 割引率 55%。
在庫あり

商品詳細

概要

差込形接続端子・形状

  • 接続端子:黄銅(電気錫メッキ)
  • スリーブ:無酸素銅管(電気錫メッキ)
  • 絶縁体:ポリ塩化ビニル
  • 定格電圧:300V
  • 定格電流:0.75sq/10A、1.25sq/15A、2sq/20A
  • 絶縁体使用温度範囲:-40℃~+75℃
  • RoHS10物質適合品

取得規格

  • UL310(QUICK-CONNECT TERMINALS)に適合
  • ULファイルNo.E78965にて承認
  • CSA C22.2 No.153(QUICK-CONNECT TERMINALS)に適合
  • CSA ファイルNo.LR-28418にて承認

適応電線

圧着端子の電線抱合範囲、性能といった各仕様は、JIS規格電線(IV・KIV・VSF)にて対応しております。

電線の被覆剥き寸法

電線の線心が端子筒部より約1mm出るようにして下さい。

電線挿入部形状

TMED型は端子と絶縁体の間に銅パイプが挿入されています。
その銅パイプの長さが端子筒部の長さと同じです。

圧着端子の基本

電線と端子と工具の関係 (※メーカーHPへ移ります)

  • 端子の「電線抱合範囲」。電線サイズにあわせて端子サイズを選びます。
  • 適正工具で圧着。端子の種類によって圧着工具も異なります。適正工具を使用してください。

圧着加工の手順 (※メーカーHPへ移ります)

  • 端子の種類や形によって被覆剥きの寸法は異なります。各種端子の取扱説明書に合わせ、電線端末の被覆を剥きます。
  • 圧着作業。端子サイズごとに圧着する歯口が決められています。端子の種類によって圧着方向があります。圧着位置にも注意します。
  • 目視検査をします。

圧着工具の種類

端子の種類によって圧着工具が異なります。こちらをご参照ください。 (※メーカーHPへ移ります)

製品特性・寸法

品番 各部の寸法 mm 相手タブ厚mm 適合電線範囲 適用工具 標準色 オス端子
B L φd φD H 撚線m㎡ AWG
TMEDV 630809-F 6.8 21.0 1.7 4.1 10.0 0.8 0.75~1.25 18~16 NH11/ NH32 TMEDV 630809-M
TMEDV 630820-F 6.8 21.0 2.3 4.6 10.0 0.8 2.0 14 TMEDV 630820-M
TMEDV 630855-F 6.8 25.0 3.5 6.8 14.0 0.8 3.5~5.5 12~10 TMEDV 630855-M

その他の圧着端子はこちら。 メーカーHPカタログを表示(※外部ページへ移ります)
