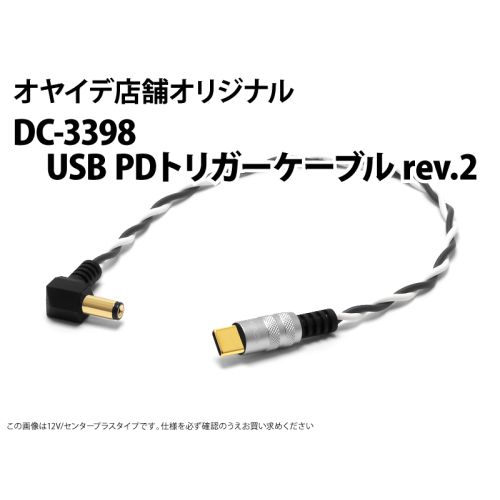

DC-3398 USB-PDトリガーケーブル rev2

USB PD対応急速充電器/モバイルバッテリーを使用することで、任意の電圧を取り出すことができる優れものです。
USB PDトリガーケーブルは最大3A(20V仕様のみ最大5A)と大容量の電流を供給できるので、幅広い機器に対応することが可能です。
しかも近年の急速充電器はGaN半導体の普及により小型・軽量化が実現され、従来の付属アダプターより使いやすいものが増えています。

ベースとなるDCケーブルには「DC-3398」を使用することで、今までは改善が難しかった「ACアダプターのグレードアップ」として活用できる点が特徴です。

そして、rev2になったことで更にグレードアップ！

• 音質に配慮し、USB-C端子が金メッキ仕様となりました。
• 極性を確実に判断できるようにするため、コネクターの色によって識別できるようにしました。（黒＝センタープラス｜白＝センターマイナス）
• USB-C 金属カバー部分に出力電圧・極性をレーザー刻印。
• お客様から長めのケーブルを要望されることが多かったため、最大1.2mの仕様をご用意いたしました。

主な用途

• ACアダプターのグレードアップ。
• PD対応モバイルバッテリーを使用することで、ノイズレスな電源から駆動可能に。

特に「楽器パワーサプライ用」の12V・センターマイナス仕様が人気です！

巷でよく使われるパワーサプライの多くが「12V・センターマイナス入力」です。※詳しくはACアダプターの仕様をご確認ください。

これらは入力電圧を降圧することでS/N比を改善する設計になっているので、元の電源により一定の改善効果が得られるのが理解できますね。

アダプターの仕様が12V・センターマイナス入力のパワーサプライ ※オヤイデ調べ

• CAJ DC・DC Station II | HUB-6 Ver.II
• Vital Audio VA-05 MkII | VA-08 MkII
• K.E.S  KIP-001｜KIP V.A.C.9

※Strymonは非対応
※Fender Engine Room LVLシリーズ非対応
※Neural DSP/Quad Cortexに使用する場合はDC2.1ｍｍ/12Vセンターマイナス仕様
※Anker製USB急速充電器の一部型番では12V非対応品があるため要注意。Primeシリーズは12Vにも対応。
小規模ボードであれば「USB PD対応モバイルバッテリー」で2～3時間のライヴも余裕です。しかも会場の電源環境から隔離されるので、照明や電源周りのノイズの影響を抑えることが可能です。

諸注意

• 電圧・極性をよくご確認の上ご使用ください。誤って使用してしまった場合、機器の故障・破損してしまう恐れがあります。
• 故意による事故や自然発生的なトラブルによる不具合については一切保証いたしません。予めご了承ください。
• 製品不具合が発覚した場合は直ちに使用を中断し、購入店にお問合せいただきますようお願いいたします。
• USB急速充電器の仕様によっては12Vを出力できない場合がございます。仕様欄に12V出力が記載されていることを確認してください。
• USB急速充電器は60W以上（12V出力対応に限る）を推奨します。
• 2ポート以上の出力が搭載されている場合、使用機器や充電器の仕様によっては複数ポートを使用することで12V出力できなくなる場合があります。
• こちらの商品はトリガーコネクタの電圧および極性の変更、ケーブル長の変更などの特注を承ることができません。予めご了承ください。

仕様

※USB、USB-C™およびUSB Type-C™はUSB Implementers Forumの商標登録です。
