日興電線
ETFE 0.08sq(7/0.12) AWG28 500m_1001-12B
￥15,510 （税込）

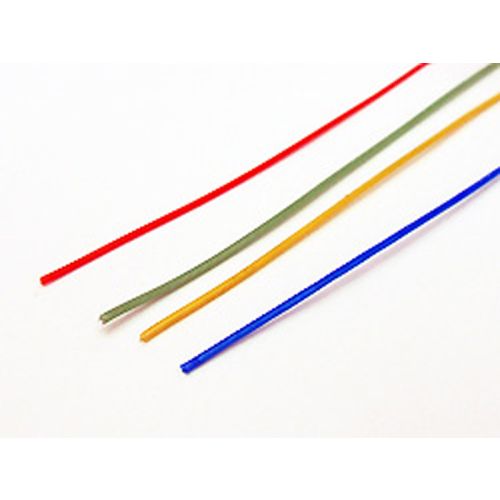

ニッコートETFE 撚り線導体ETFE絶縁電線
機器の内部配線や、高密度配線に適します。仕上外径が細く、機械的強度に優れています。
お取り寄せ【標準3~5営業日】 ※状況により都度連絡
関連する商品
商品詳細
概要
ニッコート撚り線導体ETFE絶縁電線
● 用 途
機器の内部配線や、高密度配線に適します。
● 特 徴
- 仕上外径が細く、機械的強度に優れています。
- 定格温度150℃、定格電圧600V
- UL・VW1の燃焼試験に合格します。
● 仕 様
1条の標準長は、荷姿はコイル巻き又は把とします。
色別は、黒・茶・赤・橙・黄・緑・青・紫・灰・白の10色を標準とします。
掲載のない商品はお見積り致しますので、こちらより お気軽にお問い合わせください。
標準納期は営業3~5日程度です。但しメーカー在庫状況によります。予めご了承ください。
ケーブル構造･特性
※ 許容電流値は、周囲温度30℃で、空中に1条配線した場合とします。
| 単 線 |
型式番号 | 導体 | 絶縁体 | 電気特性 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AWG | 断面積 SQ |
構成 mm |
外径 mm |
厚さ mm |
仕上 外径 mm |
導体 抵抗 (at20℃) MΩ・km |
絶縁 抵抗 (at20℃) MΩ・km |
試験 電圧 AC V/1分 |
定格 | 許容 電流 (参考) A |
||
| 1001-20A | 32 | 0.03 | 1/0.20 | 0.20 | 0.15 | 0.50 | 607 | 1,500 | 2,000 | 600V 150℃ |
1.8 | |
| 1001-26A | 30 | 0.05 | 1/0.26 | 0.26 | 0.56 | 358 | 2.3 | |||||
| 1001-32A | 28 | 0.08 | 1/0.32 | 0.32 | 0.62 | 230 | 3.1 | |||||
| 1001-40A | 26 | 0.13 | 1/0.40 | 0.40 | 0.71 | 145 | 4.1 | |||||
| 1001-51A | 24 | 0.20 | 1/0.51 | 0.51 | 0.81 | 88 | 5.6 | |||||
| 1001-80A | 20 | 0.52 | 1/0.81 | 0.81 | 0.20 | 1.22 | 34 | 11.0 | ||||
| 撚 線 |
型式番号 | 導体 | 絶縁体 | 電気特性 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AWG | 断面積 SQ |
構成 mm |
外径 mm |
厚さ mm |
仕上 外径 mm |
導体 抵抗 (at20℃) MΩ・km |
絶縁 抵抗 (at20℃) MΩ・km |
試験 電圧 AC V/1分 |
定格 | 許容 電流 (参考) A |
||
| 1001-08B | 32 | 0.04 | 7/0.08 | 0.24 | 0.15 | 0.54 | 566 | 1,500 | 2,000 | 600V 150℃ |
1.8 | |
| 1001-10B | 30 | 0.06 | 7/0.102 | 0.31 | 0.61 | 378 | 2.3 | |||||
| 1001-12B | 28 | 0.08 | 7/0.12 | 0.36 | 0.66 | 255 | 3.1 | |||||
| 1001-16B | 26 | 0.14 | 7/0.16 | 0.48 | 0.78 | 138 | 4.2 | |||||
| 1001-10F | 0.15 | 19/0.10 | 0.51 | 0.81 | 139 | 5.4 | ||||||
| 1001-18B | 25 | 0.18 | 7/0.18 | 0.54 | 0.85 | 108 | 6.1 | |||||
| 1001-20B | 24 | 0.22 | 7/0.203 | 0.61 | 0.91 | 87 | 5.8 | |||||
| 1001-12F | 0.22 | 19/0.12 | 0.60 | 0.91 | 94 | 5.7 | ||||||
| 1001-13F | 0.24 | 19/0.127 | 0.64 | 0.94 | 86 | 7.2 | ||||||
| 1001-26B | 22 | 0.37 | 7/0.26 | 0.78 | 1.08 | 52 | 8.1 | |||||
| 1001-18C | 0.31 | 12/0.18 | 0.75 | 1.05 | 64 | 9.0 | ||||||
| 1001-16F | 0.38 | 16/0.16 | 0.80 | 1.10 | 51 | 10.0 | ||||||
| 1001-18F | 21 | 0.50 | 19/0.18 | 0.90 | 1.21 | 40 | 12.0 | |||||
| 1001-20F | 20 | 0.60 | 19/0.203 | 1.02 | 1.32 | 32 | 14.0 | |||||
| 1001-18H | 19 | 0.75 | 30/0.18 | 1.16 | 0.20 | 1.55 | 26 | 17.2 | ||||
| 1001-26F | 18 | 1.01 | 19/0.26 | 1.30 | 1.70 | 19 | 20.0 | |||||
| 1001-29F | 16 | 1.25 | 19/0.29 | 1.45 | 1.85 | 15 | 24.0 | |||||
| 1001-32F | 15 | 1.53 | 19/0.32 | 1.60 | 2.00 | 13 | 28.0 | |||||
| 1001-36F | 14 | 1.93 | 19/0.361 | 1.81 | 0.20 | 2.21 | 10 | 32.0 | ||||
| 1001-32J | 12 | 2.97 | 37/0.32 | 2.24 | 0.25 | 2.74 | 7 | 44.0 | ||||
| 1001-40J | 10 | 4.65 | 37/0.40 | 2.85 | 3.33 | 4 | 61.0 | |||||
