日興電線

ETFE 0.2sq(19/0.12) AWG24 100m_1001-12F

¥6,028 (税込)

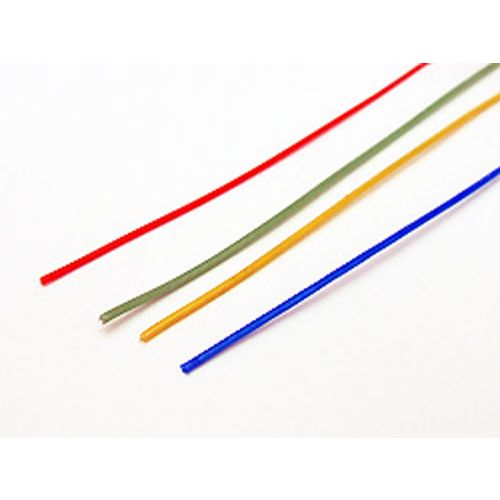

ニッコートETFE 撚り線導体ETFE絶縁電線

機器の内部配線や、高密度配線に適します。仕上外径が細く、機械的強度に優れています。

お取り寄せ【標準3~5営業日】 ※状況により都度連絡

商品詳細

概要

ニッコート撚り線導体ETFE絶縁電線

● 用 途

機器の内部配線や、高密度配線に適します。

● 特 徴

    • 仕上外径が細く、機械的強度に優れています。
    • 定格温度150℃、定格電圧600V
    • UL・VW1の燃焼試験に合格します。

● 仕 様

1条の標準長は、荷姿はコイル巻き又は把とします。
色別は、黒・茶・赤・橙・黄・緑・青・紫・灰・白の10色を標準とします。

掲載のない商品はお見積り致しますので、こちらより お気軽にお問い合わせください。
標準納期は営業3~5日程度です。但しメーカー在庫状況によります。予めご了承ください。

ケーブル構造・特性

※ 許容電流値は、周囲温度30℃で、空中に1条配線した場合とします。



型式番号 導体 絶縁体 電気特性
AWG 断面積
SQ
構成
mm
外径
mm
厚さ
mm
仕上
外径
mm
導体
抵抗
(at20℃)
MΩ・km
絶縁
抵抗
(at20℃)
MΩ・km
試験
電圧
AC
V/1分
定格 許容
電流
(参考)
A
1001-20A 32 0.03 1/0.20 0.20 0.15 0.50 607 1,500 2,000 600V
150℃
1.8
1001-26A 30 0.05 1/0.26 0.26 0.56 358 2.3
1001-32A 28 0.08 1/0.32 0.32 0.62 230 3.1
1001-40A 26 0.13 1/0.40 0.40 0.71 145 4.1
1001-51A 24 0.20 1/0.51 0.51 0.81 88 5.6
1001-80A 20 0.52 1/0.81 0.81 0.20 1.22 34 11.0





型式番号 導体 絶縁体 電気特性
AWG 断面積
SQ
構成
mm
外径
mm
厚さ
mm
仕上
外径
mm
導体
抵抗
(at20℃)
MΩ・km
絶縁
抵抗
(at20℃)
MΩ・km
試験
電圧
AC
V/1分
定格 許容
電流
(参考)
A
1001-08B 32 0.04 7/0.08 0.24 0.15 0.54 566 1,500 2,000 600V
150℃
1.8
1001-10B 30 0.06 7/0.102 0.31 0.61 378 2.3
1001-12B 28 0.08 7/0.12 0.36 0.66 255 3.1
1001-16B 26 0.14 7/0.16 0.48 0.78 138 4.2
1001-10F 0.15 19/0.10 0.51 0.81 139 5.4
1001-18B 25 0.18 7/0.18 0.54 0.85 108 6.1
1001-20B 24 0.22 7/0.203 0.61 0.91 87 5.8
1001-12F 0.22 19/0.12 0.60 0.91 94 5.7
1001-13F 0.24 19/0.127 0.64 0.94 86 7.2
1001-26B 22 0.37 7/0.26 0.78 1.08 52 8.1
1001-18C 0.31 12/0.18 0.75 1.05 64 9.0
1001-16F 0.38 16/0.16 0.80 1.10 51 10.0
1001-18F 21 0.50 19/0.18 0.90 1.21 40 12.0
1001-20F 20 0.60 19/0.203 1.02 1.32 32 14.0
1001-18H 19 0.75 30/0.18 1.16 0.20 1.55 26 17.2
1001-26F 18 1.01 19/0.26 1.30 1.70 19 20.0
1001-29F 16 1.25 19/0.29 1.45 1.85 15 24.0
1001-32F 15 1.53 19/0.32 1.60 2.00 13 28.0
1001-36F 14 1.93 19/0.361 1.81 0.20 2.21 10 32.0
1001-32J 12 2.97 37/0.32 2.24 0.25 2.74 7 44.0
1001-40J 10 4.65 37/0.40 2.85 3.33 4 61.0
