モガミ電線

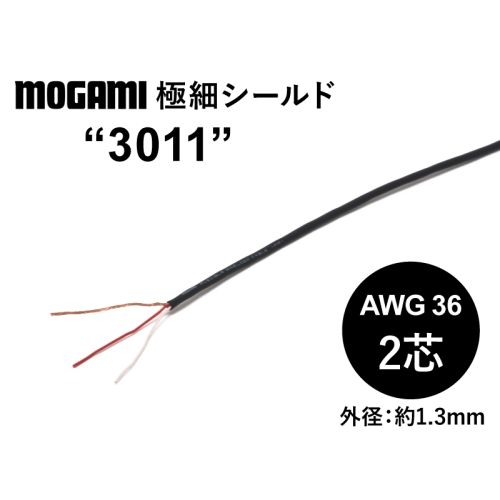

超極細フレキシブル2芯シールド(3011) AWG36
￥176 （税込）
スタイルNo.3011 フレキシブルタイプ極細2芯シールドケーブル。
より細いため柔軟性もあり、狭い機器内等での配線に便利！
そのほかの極細シールドケーブルはこちらから。
※こちらの商品を1巻でご注文の場合、305mとなります。
- 10mお買い上げで1mあたり ￥143 （税込） 割引率 19%。
- 100mお買い上げで1mあたり ￥116 （税込） 割引率 34%。
- 305mお買い上げで1mあたり ￥105 （税込） 割引率 40%。
在庫あり
関連する商品
商品詳細
概要
スタイルNo.3011 2芯シールドケーブル
AWG36の極細シールド線 フレキシブルタイプです。素線構成は0.04mm×10本撚りで、導体は電気用軟銅線（A）になります。
表面印刷: 「MOGAMI FLEXIBLE SHIELDED CABLE -FR-」 (FR: Fire Retardant)
超極細フレキシブル2芯シールド(3011)の仕様
| 導体構成 | 10本/0.04mmA ･ 0.013m㎡ 36AWG（外径0.15mm） |
|---|---|
| 絶縁体 : 厚さ / 外径 | PVC 赤・白 平均厚0.15mm / 0.45mm |
| 横巻シールド | 約54本/0.04mmA |
| シース：色 | PVC ブラック（黒色） |
| 仕上外径 | 1.35mm±0.2mm |
| 導体抵抗 中心線 DC20℃ | 1.5Ω/m TYP |
| 導体抵抗 シールド線 DC20℃ | 0.28 Ω/m TYP |
| 定格 | 80℃ 30V |
| 条長 | 305ｍ(1,000Ft) |
モガミ 極細/フレキシブル シールドケーブル シリーズ
電気的特性
| 品名 | DC Resistance at 20℃導体抵抗 | 仕上外径 | |||
|---|---|---|---|---|---|
| Part No. | 芯数 | 導体サイズ | 中心導体 | シールド | |
| 2943 | 1芯 | AWG28 0.085sq 17/0.08mm A |
0.22Ω/m |
0.11Ω/m | 1.5mm ±0.2mm |
| 2794 | 2芯 | 0.07Ω/m | 2.3mm ±0.3mm | ||
| 2790 | 3芯 | 0.053Ω/m | 2.45mm ±0.3mm | ||
| 2929 | 4芯 | 0.045Ω/m | 2.7mm ±0.3mm | ||
| 3128 | 6芯 | 0.03Ω/m | 3.3mm ±0.3mm | ||
| 2444 | 1芯 | AWG32 0.035sq 7/0.08mm A |
0.53Ω/m | 0.16Ω/m | 1.0mm ±0.1mm |
| 2490 | 2芯 | 0.55Ω/m | 0.08Ω/m | 1.7mm ±0.2mm | |
| 2879 | 3芯 | 1.8mm ±0.2mm | |||
| 2769 | 4芯 | 0.06Ω/m | 2.0mm ±0.2mm | ||
| 2780 | 5芯 | AWG33 0.03sq 25/0.04mm A |
0.6Ω/m |
0.057Ω/m | 2.2mm ±0.2mm |
| 2880 | 6芯 | 0.06Ω/m | 2.5mm ±0.3mm | ||
| 3109 | 8芯 | 0.046Ω/m | 3.0mm ±0.3mm | ||
| 3283 | 9芯 | 0.034Ω/m | 3.2mm ±0.3mm | ||
| 3011 | 2芯 | AWG36 0.013sq 10/0.04mm A |
1.5Ω/m | 0.28Ω/m | 1.35mm ±0.2mm |
| 3019 | 3芯 | 0.21Ω/m | 1.45mm ±0.2mm | ||
| 2810 | 4芯 | 0.18Ω/m | 1.6mm ±0.2mm | ||
