スタイルNo.2444 極細1芯シールドケーブル。
すごく細いため柔軟性もあり、狭い機器内等での配線に便利!
そのほかの極細シールドケーブルはこちらから。

※こちらの商品を1巻でご注文の場合、305mとなります。

モガミ電線

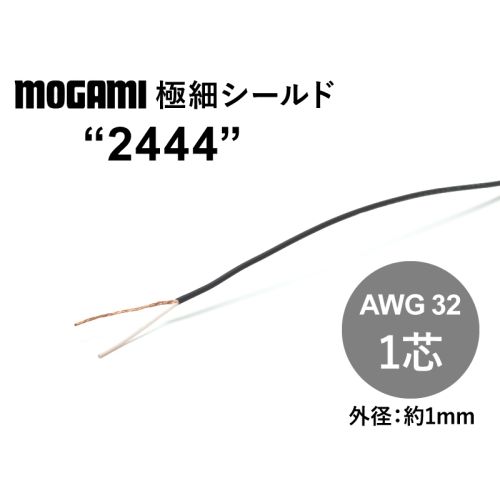

極細1芯シールド(2444) AWG32

¥66 (税込)
  • 10mお買い上げで1mあたり ¥55 (税込) 割引率 17%。
  • 100mお買い上げで1mあたり ¥44 (税込) 割引率 33%。
  • 305mお買い上げで1mあたり ¥39 (税込) 割引率 41%。
在庫あり

商品詳細

概要

スタイルNo.2444 1芯シールドケーブル

同シリーズ(AWG32)の中で、No.2444のみ絶縁体径が若干太く、0.55mmあります。素線構成は0.08mm×7本撚りで、導体は電気用軟銅線(A)になります。

表面印刷: 「MOGAMI FLEXIBLE SHIELDED CABLE -FR-」  (FR: Fire Retardant)

極細1芯シールド(2444)の仕様

導体構成 7本/0.08mm A ・ 0.035m㎡ 32AWG(外径0.24mm)
絶縁体 : 厚さ / 外径 PVC : 平均厚0.15mm / 0.55mm
横巻シールド 23本/0.08mm A
シース : 色 PVC グレー(灰色)
仕上外径 1.0mm±0.1mm
導体抵抗 中心線   DC20℃ 0.53Ω/m TYP
導体抵抗 シールド線 DC20℃ 0.16 Ω/m TYP
定格 60℃ 30V
条長 305m(1,000Ft)

モガミ 極細/フレキシブル シールドケーブル シリーズ
電気的特性

品名 DC Resistance at 20℃導体抵抗 仕上外径
Part No. 芯数 導体サイズ 中心導体 シールド
2943 1芯 AWG28
0.085sq
17/0.08mm A

0.22Ω/m

0.11Ω/m 1.5mm ±0.2mm
2794 2芯 0.07Ω/m 2.3mm ±0.3mm
2790 3芯 0.053Ω/m 2.45mm ±0.3mm
2929 4芯 0.045Ω/m 2.7mm ±0.3mm
3128 6芯 0.03Ω/m 3.3mm ±0.3mm
2444 1芯 AWG32
0.035sq
7/0.08mm A
0.53Ω/m 0.16Ω/m 1.0mm ±0.1mm
2490 2芯 0.55Ω/m 0.08Ω/m 1.7mm ±0.2mm
2879 3芯 1.8mm ±0.2mm
2769 4芯 0.06Ω/m 2.0mm ±0.2mm
2780 5芯 AWG33
0.03sq
25/0.04mm A

0.6Ω/m

0.057Ω/m 2.2mm ±0.2mm
2880 6芯 0.06Ω/m 2.5mm ±0.3mm
3109 8芯 0.046Ω/m 3.0mm ±0.3mm
3283 9芯 0.034Ω/m 3.2mm ±0.3mm
3011 2芯 AWG36
0.013sq
10/0.04mm A
1.5Ω/m 0.28Ω/m 1.35mm ±0.2mm
3019 3芯 0.21Ω/m 1.45mm ±0.2mm
2810 4芯 0.18Ω/m 1.6mm ±0.2mm
