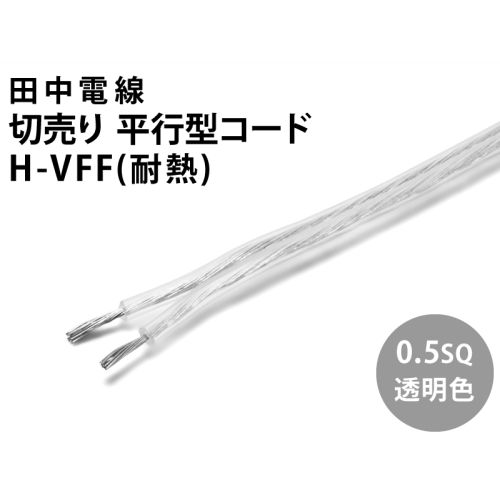

H-VFF 0.5sq 透明

耐熱ビニル平形コード　H-VFF

透明シースの汎用平行型コードです。主に室内で使用する交流300V以下の小形電気器具に用いる電線で、撚り線のスズメッキ銅導体に透明シースで絶縁を施した物です。

• 定格温度は75℃、定格電圧は300V以下です。
• 耐水性、可とう性、加工性、また着色性等に優れています。
• 照明器具やAC,DCの電源ケーブル、電気器具内のリード線等多くに使用されています。
• シースカラー：透明

単色シースの VFF や、色識別シースの VFF(SP) 、通称"イヤホン用コード"と呼ばれる極細の VFF 0.05sq もございます。

特　性

項　目		H-VFF
導　体　抵　抗		構造表の値以下
耐電圧	水　　中	1000Vに1分間耐えること
	空　　中	2000Vに1分間耐えること
	スパーク	5000Vに0.15秒以上耐えること
絶縁抵抗	常　　温	5MΩ・km以上(20℃)
	高　　温	0.005MΩ・km以上(75℃)
絶縁体の 引張強さ/伸び	引張強さ	10MPa以上
	伸　　び	120%以上
絶縁体の耐加熱性 (120℃で120時間加熱)	引張強さ	加熱前の値の90%以上
	伸　　び	加熱前の値の75%以上
耐巻付加熱性		表面にひび、割れを生じないこと
耐低温巻付性		表面にひび、割れを生じないこと
絶縁体の耐加熱変形性		厚さの減少率30%以下
難　　燃　　性		60秒以内に自然に消えること
		素線の断線率が50%以下
耐　曲　げ　性		線間短絡を生ぜずかつ絶縁体にひび、割れその他の異状が生じないこと。
絶　　縁　　体		絶縁体は導体の上に構造表に示す厚さのビニルを被覆する。 その絶縁体の平均厚さは構造表の値の90％以上とし、最小厚さは構造表の値の80％以上でなければならない。
		※0.3mm2は、JISおよび＜PS＞E対象外のため弱電用としてご使用ください。またシースの印字表記もありません。

透明被覆・耐熱被覆　平行型ケーブル 仕様とラインナップ
