田中電線

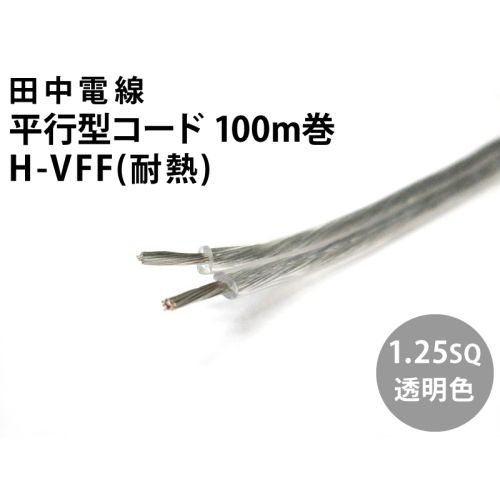

H-VFF 1.25sq 100m 透明

¥11,110 (税込)

透明・耐熱シースタイプの平行型コード「H-VFF」です。
照明配線用やAC,DCの電源コード、目立たせたくない箇所への配線などに広く使用されています。

交流300V以下の小形電気器具に用いる電線で、撚り線のスズメッキ銅導体に透明シースで絶縁を施した物です。

こちらの商品は1巻物(100m)の取寄せ品です。
通常、メーカー営業1-2日で当店から出荷致します。

お取り寄せ

商品詳細

概要

耐熱ビニル平形コード H-VFF

透明シースの汎用平行型コードです。主に室内で使用する交流300V以下の小形電気器具に用いる電線で、撚り線のスズメッキ銅導体に透明シースで絶縁を施した物です。

  • 定格温度は75℃、定格電圧は300V以下です。
  • 耐水性、可とう性、加工性、また着色性等に優れています。
  • 照明器具やAC,DCの電源ケーブル、電気器具内のリード線等多くに使用されています。
  • シースカラー:透明

単色シースの VFF や、色識別シースの VFF(SP) 、通称"イヤホン用コード"と呼ばれる極細の VFF 0.05sq もございます。

特 性

項 目 H-VFF
導 体 抵 抗 構造表の値以下
耐電圧 水  中 1000Vに1分間耐えること
空  中 2000Vに1分間耐えること
スパーク 5000Vに0.15秒以上耐えること
絶縁抵抗 常  温 5MΩ・km以上(20℃)
高  温 0.005MΩ・km以上(75℃)
絶縁体の
引張強さ/伸び
引張強さ 10MPa以上
伸  び 120%以上
絶縁体の耐加熱性
(120℃で120時間加熱)
引張強さ 加熱前の値の90%以上
伸  び 加熱前の値の75%以上
耐巻付加熱性 表面にひび、割れを生じないこと
耐低温巻付性 表面にひび、割れを生じないこと
絶縁体の耐加熱変形性 厚さの減少率30%以下
難  燃  性 60秒以内に自然に消えること
素線の断線率が50%以下
耐 曲 げ 性 線間短絡を生ぜずかつ絶縁体にひび、割れその他の異状が生じないこと。
絶  縁  体 絶縁体は導体の上に構造表に示す厚さのビニルを被覆する。
その絶縁体の平均厚さは構造表の値の90%以上とし、最小厚さは構造表の値の80%以上でなければならない。

※0.3mm2は、JISおよび<PS>E対象外のため弱電用としてご使用ください。またシースの印字表記もありません。

透明被覆・耐熱被覆 平行型ケーブル 仕様とラインナップ

商品名 導体 ビニル

mm
仕上外径

mm
導体抵抗
20℃Ω/km
以下
許容電流A
周囲温度30℃以下
連続使用温度/電圧 <PS>E JET承認
公称
断面積
mm2
構成
線数/線径
mm
外 径
mm
計  算
断面積
mm2
H-PVC 0.08sq 0.08 7/0.12 0.32 0.08046 0.22 0.8×1.6 245 (1) 80℃/50V以下 無し
PVC 0.08sq 0.08 7/0.12 0.32 0.08046 0.22 0.8×1.6 245 (1) 60℃/50V以下
PVC 0.18sq 0.18 7/0.18 0.5 0.178038 0.25 1.0×2.0 109 (2)

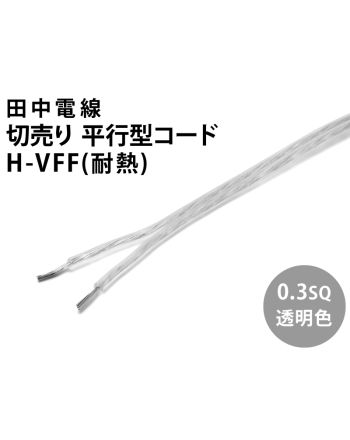

H-VFF 0.3sq 0.3 12/0.18 0.7 0.3053 0.55 1.8×3.6 61.1 (3.5) 75℃/300V

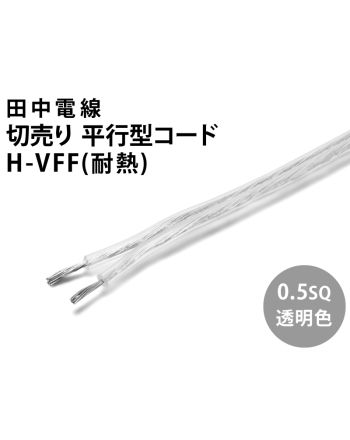

H-VFF 0.5sq 0.5 20/0.18 0.9 0.5089 0.8 2.5×5.0 36.7 6 取得
H-VFF 0.75sq 0.75 30/0.18 1.1 0.7634 0.8 2.7×5.4 24.4 8
H-VFF 1.25sq 1.25 50/0.18 1.5 1.272 0.8 3.1×6.2 14.7 14
H-VFF 2.0sq 2.0 37/0.26 1.8 1.964 0.8 3.4×6.8 9.5 20
