  • 極細平行ケーブル PVC 0.18sq 透明
オヤイデ店舗オリジナル

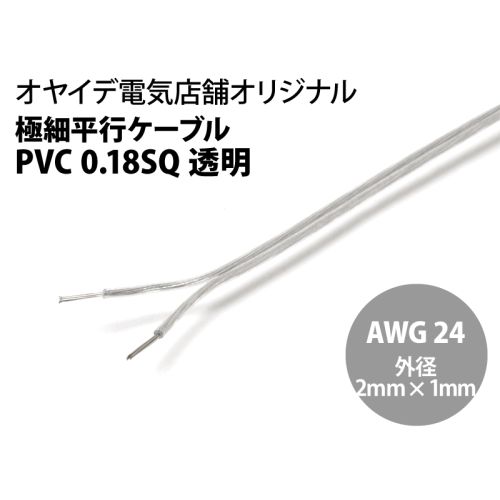

極細平行ケーブル PVC 0.18sq 透明

¥88 (税込)

※こちらの商品を1巻でお求めの場合、1巻最長は500mとなります。

  • 10mお買い上げで1mあたり ¥77 (税込) 割引率 13%。
  • 100mお買い上げで1mあたり ¥66 (税込) 割引率 25%。
在庫あり

商品詳細

概要

極細平行ケーブル PVC 0.18sq 透明

外径1.0mm×2.0mmの極細平行型ケーブルです。極細かつ透明被覆ですので、模型や工作などの限られたスペースへ、また配線を目立たせたくない箇所へ最適です。

  • 定格温度は60℃、定格電圧は50V以下です。
  • 耐水性、可とう性、加工性、また着色性等に優れています。
  • 照明器具やリード線等多くに使用されています。

単色シースの VFF や、色識別シースの VFF(SP) 、通称"イヤホン用コード"と呼ばれる極細の VFF 0.05sq もございます。

極細平行ケーブル PVC 0.18sq の仕様

導体 スズメッキ銅線 0.18SQ(7本/0.18mm・AWG24相当) × 2本
仕上り外径 1.0mm×2.0mm
被覆 PVC(ビニール)
透明(自然色)
絶縁体厚さ 0.25mm
導体抵抗(20℃)Ω/km 109
耐熱温度 60℃
耐圧 50V以下

透明被覆・耐熱被覆 平行型ケーブル 仕様とラインナップ

商品名 導体 ビニル

mm
仕上外径

mm
導体抵抗
20℃Ω/km
以下
許容電流A
周囲温度30℃以下
連続使用温度/電圧 <PS>E JET承認
公称
断面積
mm2
構成
線数/線径
mm
外 径
mm
計  算
断面積
mm2

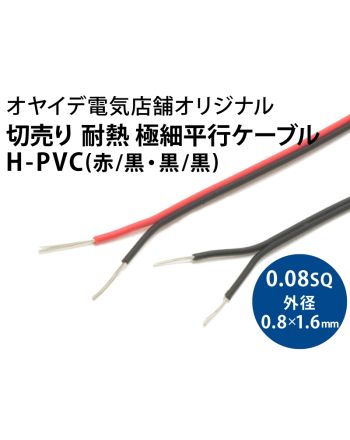

H-PVC 0.08sq 0.08 7/0.12 0.32 0.08046 0.22 0.8×1.6 245 (1) 80℃/50V以下 無し

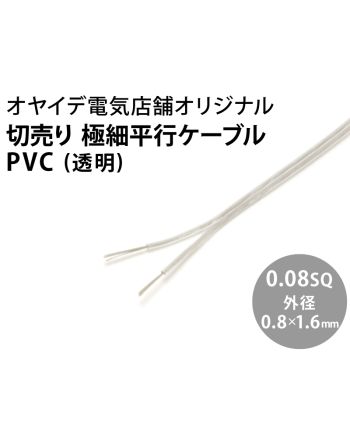

PVC 0.08sq 0.08 7/0.12 0.32 0.08046 0.22 0.8×1.6 245 (1) 60℃/50V以下
PVC 0.18sq 0.18 7/0.18 0.5 0.178038 0.25 1.0×2.0 109 (2)
H-VFF 0.3sq 0.3 12/0.18 0.7 0.3053 0.55 1.8×3.6 61.1 (3.5) 75℃/300V
H-VFF 0.5sq 0.5 20/0.18 0.9 0.5089 0.8 2.5×5.0 36.7 6 取得
H-VFF 0.75sq 0.75 30/0.18 1.1 0.7634 0.8 2.7×5.4 24.4 8
H-VFF 1.25sq 1.25 50/0.18 1.5 1.272 0.8 3.1×6.2 14.7 14
H-VFF 2.0sq 2.0 37/0.26 1.8 1.964 0.8 3.4×6.8 9.5 20
