BELDEN（ベルデン）

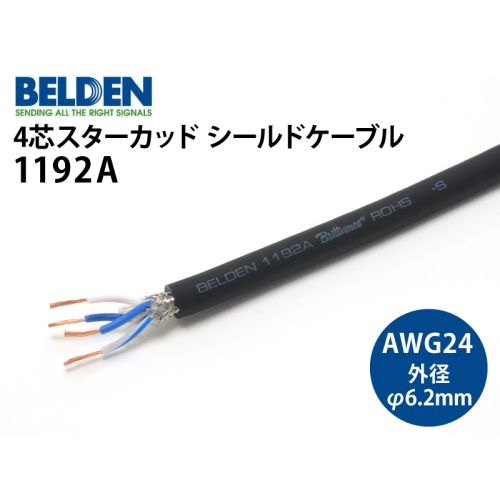

1192A （切り売り4芯シールドケーブル）
￥418 （税込）
ノイズに強いカッド撚り構造の電磁シールドタイプ4芯マイクケーブルBELDEN「1192A」です。耐久性・柔軟性に優れる為、移動用やハンドマイク用にオススメです。
在庫あり
関連する商品
商品詳細
概要
4芯シールドケーブル 1192A
BELDEN4芯マイクケーブルの「1192A」は、ノイズの影響を受ける恐れのある微弱信号（-50dB以下）や、2芯マイクケーブルでは防ぎきれない電磁ノイズにも大きな効果があり、構造上ノイズの影響を受けにくいカッド撚り構造の電磁シールドタイプです。このタイプのケーブルは、国内規格では「L-4E6S」に相当します。耐久性・柔軟性に優れる為、移動用やハンドマイク用にオススメです。
4芯スターカッド（電磁シールド）ケーブルの結線方法は？
電磁シールドケーブルは4芯構造のケーブルです。
この4芯のうち、同じ色の芯線を2本づつを束ね合わせ、それぞれホット・コールドに接続します。
一般的に「有色ホット」を基本に結線します。
1192Aの音質傾向・オヤイデスタッフレビュー
- マイクケーブル
L-4E6Sとほぼ同じ構造をしたBELDENの4芯スターカッドマイクケーブル。
電気特性はL-4E6Sよりも少しだけ優れているが、外径が若干太くなる。（静電容量：128pF/m）
柔軟性と耐久性に優れる為、業務用やスタジオ用として活用するのがベスト。
まとめ
【解 像 度】★★☆☆☆
【取りまわし】★★★★★
【耐 久 性】★★★★★
【加工難易度】★★★☆☆（普通）
1192Aの特性
| 導体抵抗（Ω/305m） | 芯線 | 26.6Ω |
|---|---|---|
| シールド | 7.1Ω | |
| 静電容量（pF） | 芯-芯間 | 128.7pF/m（39.2pF/ft） |
| 芯-シールド間 | 188.4pF/m（57.4pF/ft） | |
| 導体間インダクタンス（μH） | 0.68μH/m（0.21μH/ft） | |
| インピーダンス（Ω） | 40Ω | |
| 1芯あたり許容電流値（A・25℃） | 2.9A | |
| 電圧 | 耐電圧 | 100V RMS |
| 破壊電圧 | 芯線：18,000V シールド：16.9kV | |
| 使用温度 | -30℃～75℃ | |
| 使用環境 | 屋内用（耐候性無し） | |
1192Aの仕様
| 芯線 | 導体 | 高電気伝導率 裸軟銅線（high-conducitivity SBC） |
|---|---|---|
| 素線構成・芯数 | AWG24（0.2sq・42本/0.079mmA）×4本 | |
| 絶縁体 | ポリエチレン（PE） | |
| 外径 | 約φ1.4mm（0.056インチ） | |
| シールド | 導体 | 錫メッキ軟銅線（TC） |
| シールド密度・タイプ | 95%・編組タイプ | |
| 外装シース | 材質 | ビニル（PVC） |
| 仕上り外径 | 約φ6.22mm（0.245インチ） | |
| 概算質量 | 15kg/305m | |
| その他 | RoHS2対応品（規制10物質不使用） | |
※BELDEN製品は、シース印字がロットにより掲載写真と異なる場合がございます。予めご了承ください。
