カナレ電気
L-4E5C （切り売り4芯シールドケーブル）
￥209 （税込）
- 100mお買い上げで1mあたり ￥178 （税込） 割引率 15%。
在庫あり
関連する商品
商品詳細
概要

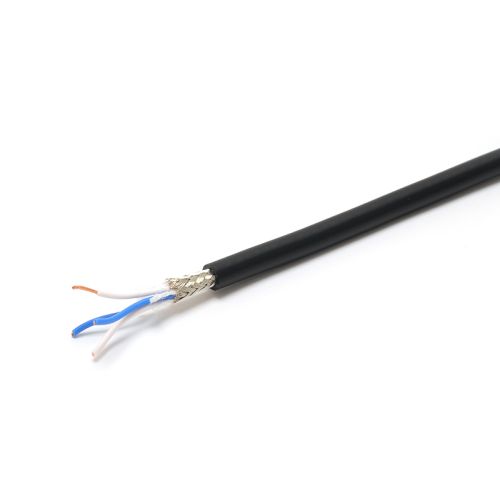

4芯シールドケーブル L-4E5C
カナレ「L-4E5C」は業務用マイク・ラインケーブルとして、日本で最も普及しているケーブルの一つです。業務用の為、比較的に色付けの少ない音色ですので、リファレンスに適しています。 4芯バランス電磁シールド仕様ですので、汎用2芯シールド線に比べノイズレベルを1/10に低減できます。
ポイント
- 曲がりくせがつきにくく、ステージ･報道など中継用に最適です。
- 編組密度94%以上の高密度編組シールドで電磁波ノイズを防ぎます。
- 汎用2芯シールド線に比べ、ノイズレベルを1/10に低減できます。
- 導体は0.08mmの極細線を1芯あたり30本使用した撚線構造で、耐久性に優れています。
- 4芯バランス電磁シールド仕様ですので、ピン、フォン、XLR端子が適合します。
- 各所パッチ用ケーブルとしても使用されます。
4芯スターカッド（電磁シールド）ケーブルの結線方法は？
電磁シールドケーブルは4芯構造のケーブルです。
この4芯のうち、同じ色の芯線を2本づつを束ね合わせ、それぞれホット・コールドに接続します。
一般的に「有色ホット」を基本に結線します。
L-4E5Cの音質傾向・オヤイデスタッフレビュー
- マイクケーブル
L-4E6Sの細線バージョンで、L-4E6S同様に色付けが少ない音質。
導体が細いので長距離伝送には不向きですが、XLRだけでなくRCAや1/4”フォンプラグの業務用配線にもオススメです。細径&スターカッド構造により、密集部の配線にも。
まとめ
【解 像 度】★★☆☆☆
【取りまわし】★★★★★
【耐 久 性】★★★★☆
【加工難易度】★★★☆☆（普通）
L-4E5Cの電気特性
| 導体抵抗（Ω/100m） | 芯線 | 13.0 |
|---|---|---|
| シールド | 2.4 | |
| 線間容量（pF/m） | 芯-芯間 | 162 |
| 芯-シールド間 | 200 |
L-4E5Cの仕様
| 導体 | TPC（タフピッチ銅） |
|---|---|
| 線径 | AWG 26（0.15sq・30本/0.08mmA）×4本 |
| 絶縁体 | 架橋ポリエチレン（XLPE） |
| 撚りピッチ | 18mm |
| シールド密度 | 96%以上（編組タイプ） |
| 外装シース | ビニル（PVC）黒色 |
| 外径 | φ4.8mm |
| 概算質量 | 34g/m |
