トーコネ

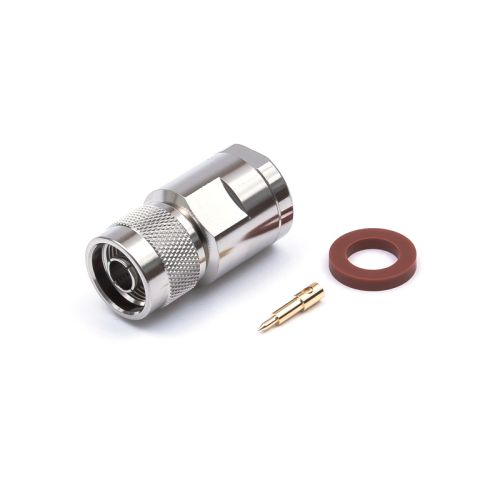

NP-8D（N型プラグ）
￥1,804 （税込）
トーコネ製N型コネクター。50Ω同軸用の接栓です。結合はネジカップリング方式で、高周波対応の高精度コネクターです。ケーブル取付方法は、ハンダタイプになります。※75Ω仕様製との互換性はありません。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。
在庫あり

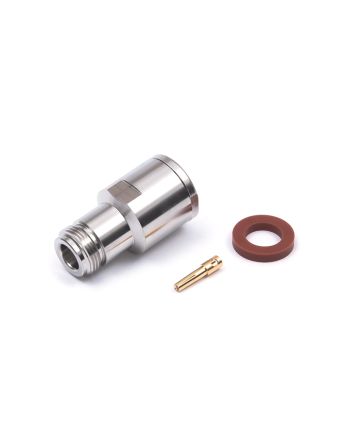

関連する商品
商品詳細
概要
トーコネ製コネクター
8D-2V、EM-8D-2Eケーブルに適合するN型ストレートプラグです。本体は締付タイプとなっており、接続部の堅牢性が高くなっております。中心コンタクトはハンダタイプです。類似名称：NP-8。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。
| 概要 | |
|---|---|
| 相当規格 | MIL-C-39012,JIS C 5411 |
| 特性インピーダンス | 50Ω |
| 結合方式 | ネジカップリング方式 5/8-24UNEF-2A,2B |
| 定格電圧 | AC 500V |
| 耐電圧 | AC 1000V／1分間 |
| 絶縁抵抗（DC 500V） | 1000MΩ以上 |
| 接触抵抗（DC 1A） | 3mΩ以下 |
| 使用周波数範囲 | 最大1.2（0~4000MHz時） |
| ケーブル取付方法 | 中心：ハンダ 外部：締付 |
| その他 | RoHS2対応品（規制10物質不使用） |
ケーブルへコネクターを取り付ける方法は下記をご参照ください。
トーコネ製コネクター 取り付け図一覧
NP-8Dの仕様
| 型番 | A | B | C | D | 適合ケーブル | 表面処理 | |
|---|---|---|---|---|---|---|---|
| 本体 | 中心コンタクト | ||||||
| NP-8/U | 21.0 | 42.5 | 17.5 | 11.0 | RG-8/U RG-11/U |
Ni（ニッケル） | Au（金） |
| NP-/17U | 21.0 | 55.8 | 33.3 | 22.8 | RG-17/U | ||
| NP-3 | 21.0 | 42.5 | 17.5 | 6.0 | 3D-2V | ||
| NP-8W | 21.0 | 40.5 | 22.5 | 13.0 | 8D-2W | ||
| NP-10W | 21.0 | 46.5 | 22.5 | 15.0 | 10D-2W | ||
| NP-3.5DFB | 21.0 | 42.5 | 17.5 | 6.0 | 3.5D-FAV 3.5DXFB 3.5D-QEFV |
||
| 型番 | A | B | C | D | 適合ケーブル | 表面処理 | |
| 本体 | 中心コンタクト | ||||||
| NP-5D | 21.0 | 42.5 | 17.5 | 8.0 | 5D-2V | Ni（ニッケル） | Au（金） |
| NP-5DW | 21.0 | 42.5 | 17.5 | 9.1 | 5D-2W | ||
| NP-8D | 21.0 | 40.5 | 22.5 | 12.0 | 8D-2V | ||
| NP-10D | 21.0 | 46.5 | 22.5 | 14.2 | 10D-2V | ||
| 型番 | A | B | C | D | 適合ケーブル | 表面処理 | |
| 本体 | 中心コンタクト | ||||||
| NP-H-5DFB | 21.0 | 42.0 | 17.5 | 8.0 | 5D-FB | Ni（ニッケル） | Au（金） |
| NP-H-8DFB | 21.0 | 41.05 | 22.5 | 12.0 | 8D-FB | ||
| NP-H-10DFB | 21.0 | 46.5 | 22.5 | 14.2 | 10D-FB | ||
| NP-H-5DSF | 21.0 | 42.5 | 17.5 | 8.0 | 5D-SFA | ||
| NP-H-8DSF | 21.0 | 40.5 | 22.5 | 12.0 | 8D-SFA | ||
| NP-H-10DSF | 21.0 | 51.5 | 22.5 | 14.2 | 10D-SFA | ||
メーカーHPはこちら。（外部ページへ移ります。）
在庫品以外のトーコネ製プラグもお見積りいたします。こちらからお問い合わせください。
