トーコネ製N型コネクター。50Ω同軸用の接栓です。結合はネジカップリング方式で、高周波対応の高精度コネクターです。ケーブル取付方法は、半田タイプになります。※75Ω仕様製との互換性はありません。

コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。

トーコネ

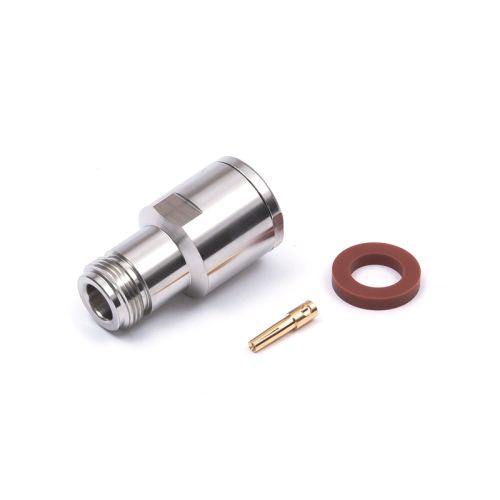

NJ- 8(N型ジャック)

¥1,584 (税込)
在庫あり

商品詳細

概要

トーコネ製コネクター

トーコネ製N型コネクター。50Ω同軸用の接栓です。結合はネジカップリング方式で、高周波対応の高精度コネクターです。75Ω仕様製との互換性はありません。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。

概要
相当規格 MIL-C-39012,JIS C 5411
特性インピーダンス 50Ω
結合方式 ネジカップリング方式 5/8-24UNEF-2A,2B
定格電圧 AC 500V
耐電圧 AC 1000V/1分間
絶縁抵抗(DC 500V) 1000MΩ以上
接触抵抗(DC 1A) 3mΩ以下
使用周波数範囲 最大1.2(0~4000MHz時)
ケーブル取付方法 中心:ハンダ 外部:締付
その他 RoHS2対応品(規制10物質不使用)

ケーブルへコネクターを取り付ける方法は下記をご参照ください。

トーコネ製コネクター 取り付け図一覧

取り付け図一覧表
BNC型 M型 N型プラグ N型ジャック F型 SMA型
BNCP-1.5 MP- 3 NP-3 NJ-3 FP-3 SMAP-402S(Au)
BNCP-117NA MP- 5 NP-5D NJ-5 FP-4 SMAP-405S(Au)
BNCP-3 MP- 7 NP-8/U NJ-5W FP-5 SMAJ-402
BNCP-5 MP- 8 NP-8D NJ-8   SMAJ-405SR
BNCP-58/U MP-10 NP-8W NJ-8W
BNCP-58A-K (圧着タイプ)   NP-H-5DFB NJ-10
BNCP-62/U   NP-H-8DFB NJ-10W
    NP-H-10DFB

NJ-8の仕様

型番 A B C D 適合ケーブル 表面処理
本体 中心コンタクト
NJ-3 17.5 44.5 17.5 6.0 3D-2V
EM-3D-2E
Ni(ニッケル) Au(金)
NJ-5 17.5 44.5 17.5 8.0 5D-2V
EM-5D-2E
NJ-8 22.5 42.0 22.5 12.0 8D-2V
EM-8D-2E
NJ-10 22.5 49.0 22.5 14.2 10D-2V
EM-10D-2E
NJ-5W 17.5 44.5 17.5 9.1 5D-2W
5D-2WE
EM-5D-2E
NJ-8W 22.3 42.0 22.3 12.8 8D-2W
NJ-10W 22.2 49.0 22.2 15.0 10D-2W

メーカーHPはこちら。(外部ページへ移ります。)

在庫品以外のトーコネ製プラグもお見積りいたします。こちらからお問い合わせください。
