トーコネ

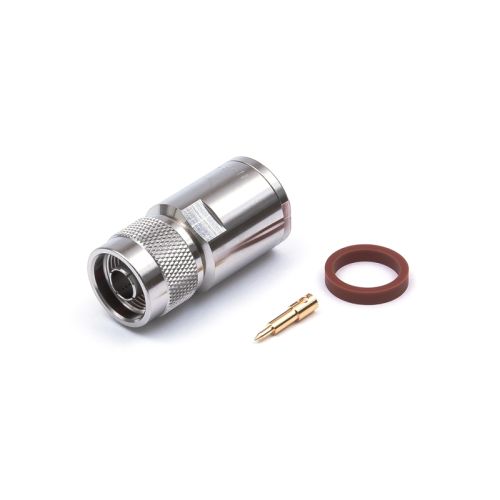

NP-10W（N型プラグ）
￥1,936 （税込）
10D-2Wケーブルに適合するN型ストレートプラグです。50Ω同軸用の接栓です。結合はネジカップリング方式で、高周波対応の高精度コネクターです。ケーブル取付方法は、ハンダタイプになります。※75Ω仕様製との互換性はありません。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。
※こちらの商品は弊社在庫が無くなり次第、取寄せ品となります。
在庫あり
関連する商品
商品詳細
概要
NP-10W
10D-2Wケーブルに適合するN型ストレートプラグです。本体は締付タイプとなっており、接続部の堅牢性が高くなっております。中心コンタクトはハンダタイプです。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。
| 概要 | |
|---|---|
| 相当規格 | MIL-C-39012,JIS C 5411 |
| 特性インピーダンス | 50Ω |
| 結合方式 | ネジカップリング方式 5/8-24UNEF-2A,2B |
| 定格電圧 | AC 500V |
| 耐電圧 | AC 1000V／1分間 |
| 絶縁抵抗（DC 500V） | 1000MΩ以上 |
| 接触抵抗（DC 1A） | 3mΩ以下 |
| 使用周波数範囲 | 最大1.2（0~4000MHz時） |
| ケーブル取付方法 | 中心：ハンダ 外部：締付 |
| その他 | RoHS2対応品（規制10物質不使用） |
ケーブルへコネクターを取り付ける方法は下記をご参照ください。
取り付け図・仕様書はこちら
NP-10Wの仕様
| 型番 | A | B | C | D | 適合ケーブル | 表面処理 | |
|---|---|---|---|---|---|---|---|
| 本体 | 中心コンタクト | ||||||
| NP-10W | 21.0 | 46.5 | 22.5 | 15.0 | 10D-2W | Ni（ニッケル） | Au（金） |
メーカーHPはこちら。（外部ページへ移ります。）
在庫品以外のトーコネ製プラグもお見積りいたします。こちらからお問い合わせください。
