トーコネ

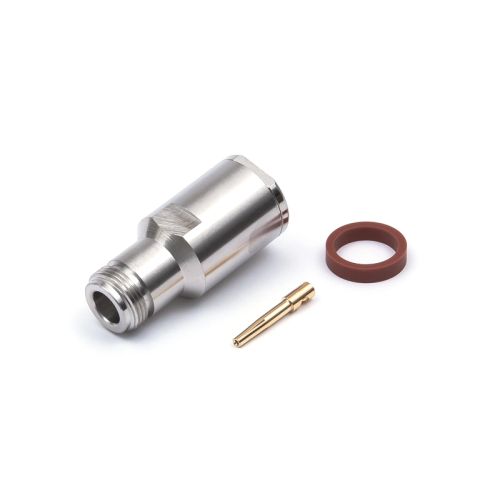

NJ-10W(N型ジャック)

¥3,740 (税込)

10D-2Wケーブルに適合するN型ストレートジャックで、50Ω同軸用の接栓です。結合はネジカップリング方式で、高周波対応の高精度コネクターです。ケーブル取付方法は、ハンダタイプになります。※75Ω仕様製との互換性はありません。

コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。

※こちらの商品は弊社在庫が無くなり次第、取寄せ品となります。

在庫あり

商品詳細

概要

NJ-10W(N型ジャック)

10D-2Wケーブルに適合するN型ストレートジャックです。本体は締付タイプとなっており、接続部の堅牢性が高くなっております。中心コンタクトはハンダタイプです。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。

概要
相当規格 MIL-C-39012,JIS C 5411
特性インピーダンス 50Ω
結合方式 ネジカップリング方式 5/8-24UNEF-2A,2B
定格電圧 AC 500V
耐電圧 AC 1000V/1分間
絶縁抵抗(DC 500V) 1000MΩ以上
接触抵抗(DC 1A) 3mΩ以下
使用周波数範囲 最大1.2(0~4000MHz時)
ケーブル取付方法 中心:ハンダ 外部:締付
その他 RoHS2対応品(規制10物質不使用)

ケーブルへコネクターを取り付ける方法は下記をご参照ください。

取り付け図・仕様書はこちら

NJ-10Wの仕様

型番 A B C D 適合ケーブル 表面処理
本体 中心コンタクト
NJ-10W 22.2 49.0 22.2 15.0 10D-2W Ni(ニッケル) Au(金)

メーカーHPはこちら。(外部ページへ移ります。)

在庫品以外のトーコネ製プラグもお見積りいたします。こちらからお問い合わせください。
