トーコネ

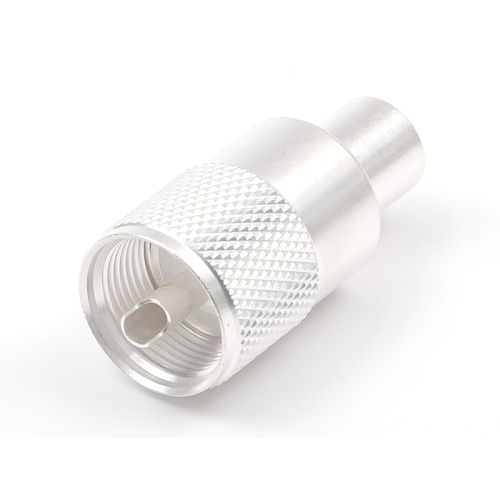

MP- 3(M型プラグ)

¥748 (税込)

3D-2V、3.5D-FAV、3.5D-QEFV、3.5D-XFB、RG-58/U、RG-58A/U、EM-3D-2E等に適合するM型ストレートプラグです。インピーダンス整合を求めない場合に使用されるため、普及度が高く、より安価なコネクターです。ケーブル取り付け方法は、ハンダタイプになります。

コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。

  • 10個お買い上げで1個あたり ¥682 (税込) 割引率 9%。
在庫あり

商品詳細

概要

MP- 3(M型プラグ)

3D-2V、3.5D-FAV、3.5D-QEFV、3.5D-XFB、RG-58/U、RG-58A/U、EM-3D-2E等に適合するM型ストレートプラグです。200MHz以下の周波数帯でよく使われています。中心コンタクト、本体ともにハンダタイプになります。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。

概要

相当規格 JIS C 5419
特性インピーダンス 不整合
結合方式 ネジ(M16-P1)
定格電圧 AC 500V
耐電圧 AC 1000V/1分間
絶縁抵抗(DC 500V) 100MΩ以上
接触抵抗(DC 1A) 3mΩ以下
使用周波数範囲 0~200MHz
ケーブル取付方法 中心:ハンダ 外部:ハンダ
絶縁体 テフロン
その他 RoHS2対応品(規制10物質不使用)

ケーブルへコネクターを取り付ける方法は下記をご参照ください。

取り付け図・仕様書はこちら

仕様

型番 A B C D 表面処理 適合ケーブル
MP-3 19.0 41.8 11.0 6.2 Ag(銀) 3D-2V , 3.5D-FAV , 3.5D-QEFV , 3.5D-XFB , RG-58/U , RG-58A/U , EM-3D-2E

メーカーHPはこちら。(外部ページへ移ります。)

在庫品以外のトーコネ製プラグもお見積りいたします。こちらからお問い合わせください。
