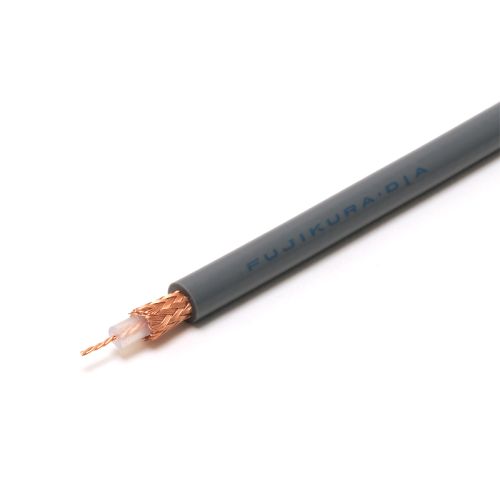

フジクラ・ダイヤケーブル
3D-2V
￥308 （税込）
高周波機器の接続、内部配線、給電線などに使用する、可とう性に優れたポリエチレン充実絶縁形同軸ケーブルで、広く国内一般に使用されています。特性インピーダンスは50Ωで、無線、通信関連の用途に使用できます。
※こちらの商品は1巻でのご注文の場合100m巻きとなります。
- 10mお買い上げで1mあたり ￥259 （税込） 割引率 16%。
- 100mお買い上げで1mあたり ￥189 （税込） 割引率 39%。
在庫あり
関連する商品
商品詳細
概要
高周波機器の接続、内部配線、給電線などに使用する、可とう性に優れたポリエチレン充実絶縁形同軸ケーブルで、広く国内一般に使用されています。
特性インピーダンスは50Ωで、無線、通信関連の用途に使用できます。
その他、高周波同軸用コネクターなどこちらからご購入可能です。
また受注生産品になりますが、高周波用コネクター付きのケーブルもこちらからご購入可能です。
高周波コアキシャルケーブル（coaxial cable）3D-2Vのイラスト図
高周波コアキシャルケーブル（coaxial cable）3D-2Vの仕様
| 静電容量 | 約100nF/km |
|---|---|
| 特性インピーダンス | 50±2Ω （0.8D-2Vは50±4Ω） |
| 波長短縮率 | 約67% |
| 絶縁抵抗 | 10kMΩ-km以上 |
| 減衰量の許容最大値 | 標準値の115% （0.8D-2Vは125%） |
＊PVC被覆の色は灰、PE被覆の色は灰色を標準とする。
| 特 性 構 造 名 称 |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 減衰量標準値 dB/km | 試 験 電 圧 kV eff |
内部導体 構成および 外径 mm |
PE 絶 縁 外 径 mm |
外 部 導 体 構 成 |
被覆 | 仕 上 外 径 約 mm |
概 算 質 量 kg/km |
||||||
| 1 MHz |
10 MHz |
30 MHz |
200 MHz |
4000 MHz |
材 質 |
標 準 厚 さ mm |
|||||||
| 1.5D-QEV | 27 | 85 | 155 | 420 | - | 1 | 7/0.18 | 1.6 | C | PVC | 0.4 | 2.9 | 14 |
| 1.5D-2V | 27 | 85 | 155 | 420 | - | 1 | 7/0.18 | 1.6 | C | PVC | 0.4 | 2.9 | 14 |
| 2.5D-2V | 15 | 50 | 86 | 235 | - | 1 | 0.8 | 2.7 | C | PVC | 0.5 | 4.3 | 30 |
| 3D-2V | 13 | 44 | 77 | 220 | 1400 | 1 | 7/0.32 | 3.0 | C | PVC | 0.9 | 5.5 | 48 |
| 3D-2W | 13 | 44 | 77 | 220 | 1400 | 1 | 7/0.32 | 3.0 | CC | PVC | 1.0 | 6.4 | 75 |
| 5D-2V | 7.3 | 26 | 46 | 125 | 760 | 2 | 1.4 | 4.8 | C | PVC | 1.0 | 7.5 | 90 |
| 5D-2W | 7.3 | 26 | 46 | 125 | 760 | 2 | 1.4 | 4.8 | CC | PVC | 1.0 | 8.2 | 120 |
| 8D-2V | 4.8 | 17 | 30 | 85 | 600 | 2 | 7/0.8 | 7.8 | C | PVC | 1.4 | 11.5 | 200 |
| 8D-2W | 4.8 | 17 | 30 | 85 | 600 | 2 | 7/0.8 | 7.8 | CC | PVC | 1.4 | 12.4 | 250 |
| 10D-2V | 3.6 | 14 | 24 | 65 | 490 | 3 | 2.9 | 9.9 | C | PVC | 1.4 | 13.7 | 280 |
| 10D-2W | 3.6 | 14 | 24 | 65 | 490 | 3 | 2.9 | 9.9 | CC | PVC | 1.4 | 14.7 | 370 |
