トーコネ

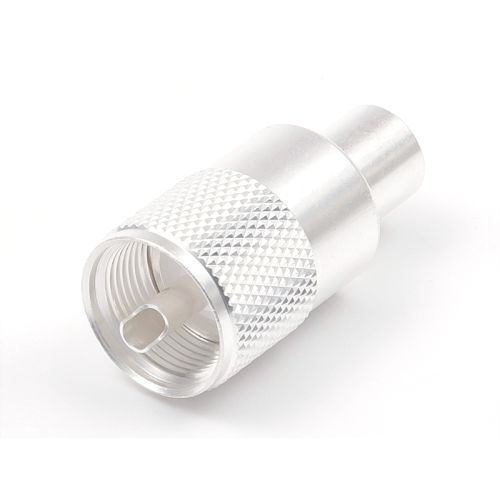

MP- 5（M型プラグ）
￥748 （税込）
トーコネ製M型コネクター。インピーダンス整合を求めない場合に使用されるため、普及度が高く、より安価なコネクターです。ケーブル取り付け方法は、ハンダタイプになります。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。
- 10個お買い上げで1個あたり ￥682 （税込） 割引率 9%。
在庫あり
商品詳細
概要
トーコネ製コネクター
5D-2V、5D-FB、5C-2V、S-5C-FB、5D-FB-LITEケーブル等に適合するM型ストレートプラグです。200MHｚ以下の周波数帯でよく使われています。中心コンタクト、本体ともにハンダタイプになります。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。
概要 |
|
|---|---|
| 相当規格 | JIS C 5419 |
| 特性インピーダンス | 不整合 |
| 結合方式 | ネジ（M16-P1） |
| 定格電圧 | AC 500V |
| 耐電圧 | AC 1000V／1分間 |
| 絶縁抵抗（DC 500V） | 100MΩ以上 |
| 接触抵抗（DC 1A） | 3mΩ以下 |
| 使用周波数範囲 | 0~200MHz |
| ケーブル取付方法 | 中心：ハンダ 外部：ハンダ |
| 絶縁体 | テフロン |
| その他 | RoHS2対応品（規制10物質不使用） |
ケーブルへコネクターを取り付ける方法は下記をご参照ください。
トーコネ製コネクター 取り付け図一覧
MP-5の仕様
| 型番 | A | B | C | D | 表面処理 | 適合ケーブル |
|---|---|---|---|---|---|---|
| MP-3 | 19.0 | 41.8 | 11.0 | 6.2 | Ag（銀） | 3D-2V , 3.5D-FAV , 3.5D-QEFV , 3.5D-XFB , RG-58/U , RG-58A/U , EM-3D-2E |
| MP-5 | 19.0 | 41.8 | 11.0 | 8.6 | Ag（銀） | 5D-2V , 5D-FB , 5C-2V , 5C-FB , S-5C-FB , EM-5D-2E , EM-5C-2E , EM-5C-FB , EM-S-5C-FB , 5D-FB-LITE |
| MP-7 | 19.0 | 41.8 | 11.0 | 9.7 | Ag（銀） | 7C-2V , 7C-FB , S-7C-FB , RG-8/U , RG-11/U , RG-11A/U , EM-7C-2E |
| MP-8 | 19.0 | 41.0 | 14.0 | 12.0 | Ag（銀） | 8D-2V , 8D-FB , 8D-FV , EM-8D-2E |
| MP-10 | 21.0 | 41.0 | 15.5 | 14.2 | Ag（銀） | 10D-2V , 10C-2V , 10C-FB , S-10C-FB , EM-10D-2E , EM-10C-2E |
メーカーHPはこちら。（外部ページへ移ります。）
在庫品以外のトーコネ製プラグもお見積りいたします。こちらからお問い合わせください。
