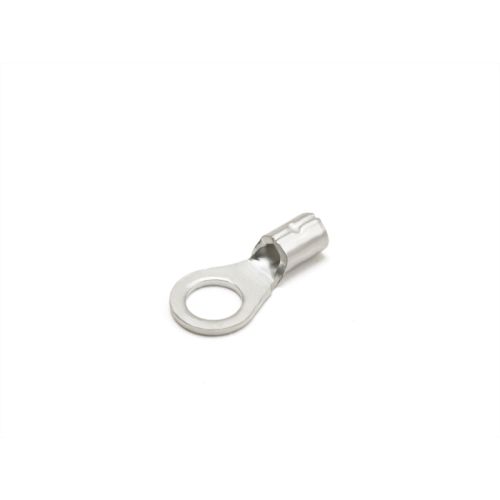

R 1.25-4M
単線・より線銅線専用の丸形圧着端子です。圧着作業には適した工具をご使用ください。
こちらの商品を1箱でお求めの場合、1箱100個入りとなっております。
- 100個お買い上げで1個あたり ¥9 (税込) 割引率 47%。
- 1000個お買い上げで1個あたり ¥8 (税込) 割引率 53%。
商品詳細
概要
裸圧着端子
- 端子 :無酸素銅(電気錫メッキ)
- スリーブ:無酸素銅管(電気錫メッキ)
取得規格
UL486A(WIRE CONNECTORS AND SOLDERING LUGS FOR COPPER CONDUCTORS)に適合。
UL ファイルNo.E44245にて承認。
CSA C22.2(CONSTRUCTION AND TEST OF WIRE CONNECTORS)に適合。
CSA ファイルNo.LR-28418にて承認。
適応電線
圧着端子の電線抱合範囲、性能といった各仕様は、JIS規格電線(IV・KIV・VSF)にて対応しております。
電線の被覆剥き寸法
電線の線心が端子筒部より約1mm出るようにして下さい。
圧着端子の基本
電線と端子と工具の関係 (※メーカーHPへ移ります)
- 端子の「電線抱合範囲」。電線サイズにあわせて端子サイズを選びます。
- 適正工具で圧着。端子の種類によって圧着工具も異なります。適正工具を使用してください。

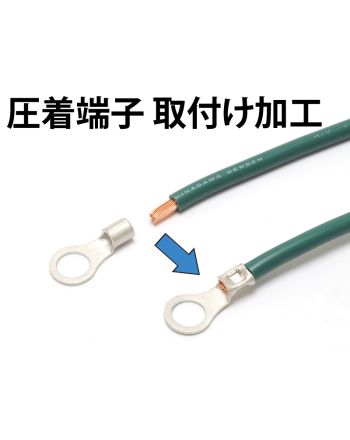

圧着加工の手順 (※メーカーHPへ移ります)
- 端子の種類や形によって被覆剥きの寸法は異なります。各種端子の取扱説明書に合わせ、電線端末の被覆を剥きます。
- 圧着作業。端子サイズごとに圧着する歯口が決められています。端子の種類によって圧着方向があります。圧着位置にも注意します。
- 目視検査をします。
圧着工具の種類
端子の種類によって圧着工具が異なります。こちらをご参照ください。 (※メーカーHPへ移ります)
製品特性・寸法
品番 | 各部の寸法 | 電線抱合範囲 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
φd2 | B | L | F | E | φD | φd | 単線mm | 撚線m㎡ | AWG | |
R0.3-3 | 3.2 | 5.2 | 12.0 | 4.9 | 4.5 | 2.2 | 1.0 | - | 0.2~0.5 | 24~20 |
R0.3-4 | 4.3 | 6.6 | 15.0 | 7.2 | 2.2 | 1.0 | 0.3~0.5 UL・CSA指定 |
22~20 UL・CSA指定 |
||
R0.75-3 | 3.2 | 5.6 | 12.0 | 4.7 | 2.5 | 1.4 | - | 0.3~0.75 | 22~18 | |
R0.75-3.5 | 3.7 | |||||||||
R0.75-4 | 4.3 | 6.6 | 13.3 | 5.5 | ||||||
R1.25-3 | 3.2 | 5.5 | 12.0 | 4.75 | 3.4 | 1.7 | 0.57~1.44 | 0.25~1.65 | 22~16 | |
R1.25-3S | 3.2 | 5.7 | 11.9 | 4.55 | ||||||
R1.25-3.5S | 3.7 | 5.7 | 11.9 | 4.55 | ||||||
R1.25-4 | 4.3 | 8.0 | 15.6 | 7.1 | ||||||
R1.25-4M | 4.3 | 6.8 | 13.9 | 6.0 | ||||||
R1.25-5 | 5.3 | 8.0 | 15.6 | 7.1 | ||||||
R1.25-6 | 6.4 | 12.0 | 20.2 | 9.7 | ||||||
R1.25-8 | 8.4 | |||||||||
R2-3 | 3.2 | 6.5 | 12.7 | 4.95 | 4.2 | 2.3 | 1.14~1.82 | 1.04~2.63 | 16~14 | |
R2-3.5S | 3.7 | 6.6 | 15.4 | 7.6 | ||||||
R2-4 | 4.3 | 8.5 | 16.5 | 7.75 | ||||||
R2-4S | 4.3 | 6.6 | 14.4 | 6.6 | ||||||
R2-5 | 5.3 | 9.5 | 17.0 | 7.75 | ||||||
R2-6 | 6.4 | 12.0 | 21.5 | 11.0 | ||||||
R2-8 | 8.4 | 12.0 | 21.5 | 11.0 |
その他の圧着端子はこちら。 メーカーHPカタログを表示(※外部ページへ移ります)
