礎電線

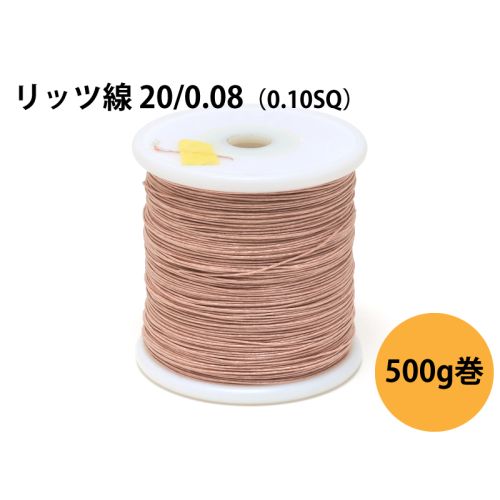

リッツ線 20/0.08 500g巻
￥19,602 （税込）
在庫あり
関連する商品
商品詳細
概要
リッツ線は、エナメル線を撚り合わせたもので撚り線とも呼ばれ、高周波用コイルの線材として使用されています。
エナメル線を素線に使用することにより、各温度指数に対応するリッツ線が得られます。
単線と比較して高周波領域での抵抗上昇が抑えられ、コイルの温度上昇を低くすることができます。
可とう性に優れています。
端末処理加工を容易にするため、はんだ付け可能なエナメル線を素線に使用することをお勧めします
- 用途：高周波トランス、高周波用コイル
| 材質 | 被覆 | テトロン |
|---|---|---|
| 線材 | UEWポリウレタン線(ウレタン被膜) |
リッツ線の仕様
| 素線構成 本数/芯数 |
標準仕上り外径 (mm) |
最大導体抵抗 (Ω/km) |
|---|---|---|
| 10/0.08 | 0.402 | 377.8 |
| 15/0.08 | 0.482 | 251.9 |
| 20/0.08 | 0.548 | 188.9 |
| 30/0.08 | 0.660 | 125.9 |
