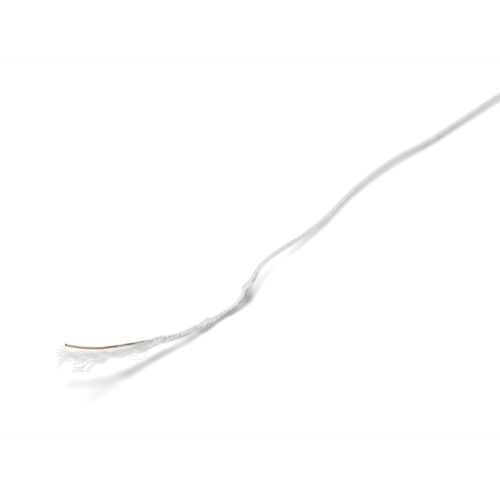

0.12mm マンガニン線 (DSCM44W )

¥55 (税込)

銅ニッケル抵抗線と同様抵抗温度係数が非常に低く、精密抵抗器に広く使用されます
手軽で便利な小型のボビン巻き(0.07mm~0.20mm)もございます。
その他サイズも1m~から切り売りございます。

在庫あり

商品詳細

概要

マンガニン線(抵抗線)

銅ニッケル抵抗線と同様抵抗温度係数が非常に低く、精密抵抗器に広く使用されます。

  1. 常温で抵抗の温度係数が非常に小さい。
  2. 抵抗値や抵抗温度係数の経年変化が少ない。
  3. 対銅熱電力が極めて小さい。
  4. 細線や圧延等の加工が容易である。
  5. ろう付、ハンダ付が容易である。

マンガニン線には、次のような欠点もありますので、使用に際し注意して設計するようにお願いします。

  1. 耐蝕性が悪い。
  2. 僅かの加工、巻付作業等により特性が影響されやすい。
  3. 常温付近にて抵抗温度曲線が直線でない。
  4. 加熱により表面に劣化層を生じやすい。

マンガニン線の成分

Mn  Ni  Mn+Ni+Cu
10-16%  1-5%  98.0%以上

記号:DSCM44W      皮膜:二重絹巻

マンガニン線の仕様

直径
サイズ
(mm)
線径許容差
(mm)
断面積
m㎡
導体抵抗
Ω/m
導体抵抗
許容差%
0.07mm ±0.005 0.003848 114.4 ±10
0.08mm ±0.006 0.005027 87.5 ±10
0.10mm ±0.006 0.007854 56.0 ±9
0.12mm ±0.006 0.01131 38.9 ±9
0.14mm ±0.008 0.01539 28.6 ±9
0.16mm ±0.008 0.02011 21.9 ±9
0.20mm ±0.010 0.03142 14.01 ±8
0.23mm ±0.010 0.04155 10.59 ±8
0.35mm ±0.015 0.09621 4.57 ±7
0.50mm ±0.015 0.1964 2.24 ±7
0.60mm ±0.020 0.2827 1.557 ±7
1.0mm ±0.025 0.7854 0.560 ±6
1.2mm ±0.030 1.131 0.389 ±6
