商品詳細
概要

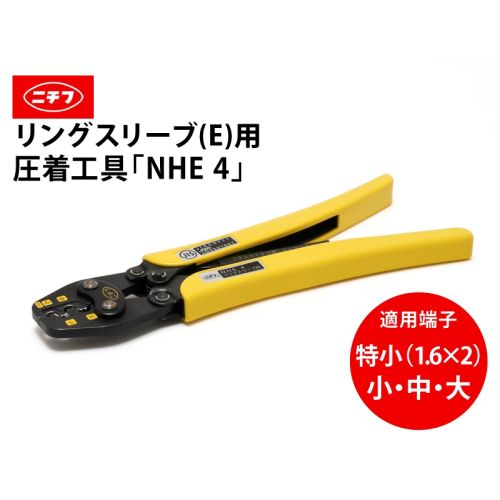

ニチフ NHE 4
リングスリーブ(E)用の手動圧着工具です。
圧着が完了しないとハンドルが開かない成形確認機構となっております。
絶縁被覆付端子の圧着には使用できません。被覆が破けショート等の事故原因となります。
適用端子は、特小 , 小 , 中 , 大 です。
JIS規格品
圧着作業の基本
電線と端子と工具の関係 (※メーカーHPへ移ります)
- 端子の「電線抱合範囲」。電線サイズにあわせて端子サイズを選びます。
- 適正工具で圧着。端子の種類によって圧着工具も異なります。適正工具を使用してください。
圧着加工の手順 (※メーカーHPへ移ります)
- 端子の種類や形によって被覆剥きの寸法は異なります。各種端子の取扱説明書に合わせ、電線端末の被覆を剥きます。
- 圧着作業。端子サイズごとに圧着する歯口が決められています。端子の種類によって圧着方向があります。圧着位置にも注意します。
- 目視検査をします。
圧着工具の種類
端子の種類によって圧着工具が異なります。こちらをご参照ください。 (※メーカーHPへ移ります)
取り扱い圧着工具
| メーカー/型番 | 用途 | 適用端子 | ハンドル色 | 質量 | 全長 |
|---|---|---|---|---|---|
| ニチフ/ NH 1（手動） | 裸圧着端子・裸圧着スリーブ・圧着銅管端子用 | 1.25 / 2 / 3.5 / 5.5 / 8 mm2 | 赤色 | 395g | 235mm |
| ニチフ/ NH 32（手動） | 絶縁被覆付圧着端子・スリーブ用 | 0.3 / 0.5 / 1.25 / 2 mm2 | 赤色 | 410g | 240mm |
| ニチフ/ NH 38（手動） | 絶縁被覆付閉端接続子・中間接続子用 | 1.25 / 2 / 5.5 / 8 mm2 | 水色 | 430g | 250mm |
| ニチフ/ NHE 4（手動） | リングスリーブ用 | 特小 / 小 / 中 / 大 | 黄色 | 410g | 240mm |
| ホーザン/ P-75（手動） | 裸圧着端子・裸圧着スリーブ（B・P）用 | 1.25 / 2 / 5.5 / 8 mm2 | 青色 | 390g | 270mm |
| ホーザン/ P-77（手動） | リングスリーブ用 | 1.6×2小 / 小 / 中 / 大 | 黄色 | 430g | 286mm |
| ホーザン/ P-706（手動） | オープンバレル型コンタクト用 | AWG#28～#14 | 青色 | 200g | 208mm |
| ホーザン/ P-736（手動） | 絶縁閉端子用 | CE1 / CE2 / CE5 | 青色 | 315g | 199mm |
| ホーザン/ P-741（手動） | 同軸コネクター用 | 6.8 / 9.0 | 青色 | 375g | 209mm |
| ホーザン/ P-743（手動） | 絶縁被覆付圧着端子用 | 0.3 / 0.5 / 1.25 / 2 mm2 | 青色 | 365g | 208mm |
その他、圧着・圧縮工具一覧表はこちら。(※メーカーHPへ移ります。)
