3C用と5C用の圧着式同軸コネクターに対応した、専用圧着工具です。

ホーザン

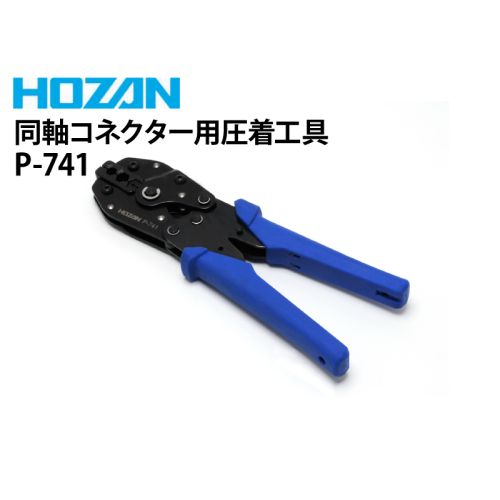

P-741 同軸コネクター用圧着工具

¥8,701 (税込)
在庫あり

商品詳細

概要

同軸コネクター用圧着工具 P-741

計測器や放送機器等に使われる、BNC / TNC / BNCCコネクター用の圧着工具です。中心コンタクトとスリーブ(抜け止めリング)の圧着加工を行うことができます。



・カナレ電気などの純正品と同等の精度で作業を行えます。
3C用と5C用の圧着式同軸コネクターを純正品と同じ精度で取り付け作業を行うことができます。



・成形確認機構付き(解除レバー付)。
サイズ間違いなどで、圧着を完了できないままハンドルが戻らなくなった場合は、ハンドルを強く握り、ハンドルの間にあるツメ(解除レバー)をマイナスドライバーなどで引き上げながら、ハンドルを開いて下さい。

※ 圧着完了できなかった端子は再利用せず、サイズをよく確認して、新しい端子で圧着作業を行って下さい。



注 意

  • 電気が流れている箇所には使用しないで下さい。
  • 仕様・適用サイズ以外に使用しないでください。破損や事故の原因になる恐れがあります。
  • 成形確認機構を外したり、改造したりしないで下さい。

コネクターとダイスの対照表

  対応コネクター 外径サイズmm 対応コネクターメーカー
中心コンタクト 1.75

カナレ電気 / トーコネ

【使用可能コネクター一覧】

スリーブ 6.8/9.0

取り扱い圧着工具

メーカー/型番 用途 適用端子 ハンドル色 質量 全長
ニチフ/ NH 1(手動) 裸圧着端子・裸圧着スリーブ・圧着銅管端子用 1.25 / 2 / 3.5 / 5.5 / 8 mm2 赤色 395g 235mm
ニチフ/ NH 32(手動) 絶縁被覆付圧着端子・スリーブ用 0.3 / 0.5 / 1.25 / 2 mm2 赤色 410g 240mm
ニチフ/ NH 38(手動) 絶縁被覆付閉端接続子・中間接続子用 1.25 / 2 / 5.5 / 8 mm2 水色 430g 250mm
ニチフ/ NHE 4(手動) リングスリーブ用 特小 / 小 / 中 / 大 黄色 410g 240mm
ホーザン/ P-75(手動) 裸圧着端子・裸圧着スリーブ(B・P)用 1.25 / 2 / 5.5 / 8 mm2 青色 390g 270mm
ホーザン/ P-77(手動) リングスリーブ用 1.6×2小 / 小 / 中 / 大 黄色 430g 286mm
ホーザン/ P-706(手動) オープンバレル型コンタクト用 AWG#28~#14 青色 200g 208mm
ホーザン/ P-736(手動) 絶縁閉端子用 CE1 / CE2 / CE5 青色 315g 199mm
ホーザン/ P-741(手動) 同軸コネクター用 6.8 / 9.0 青色 375g 209mm
ホーザン/ P-743(手動) 絶縁被覆付圧着端子用 0.3 / 0.5 / 1.25 / 2 mm2 青色 365g 208mm

その他、圧着・圧縮工具一覧表はこちら。(※メーカーHPへ移ります。)

もっと詳しく知りたい!

BNCケーブルをお手軽に!同軸コネクター用圧着工具「HOZAN P-741」

BNCを圧着してみよう
