田中電線

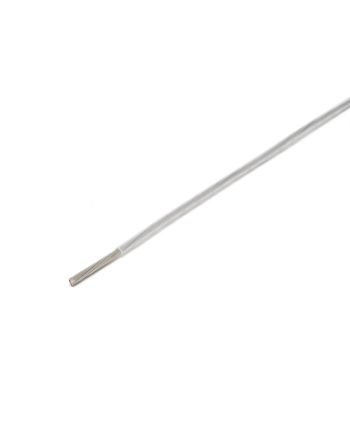

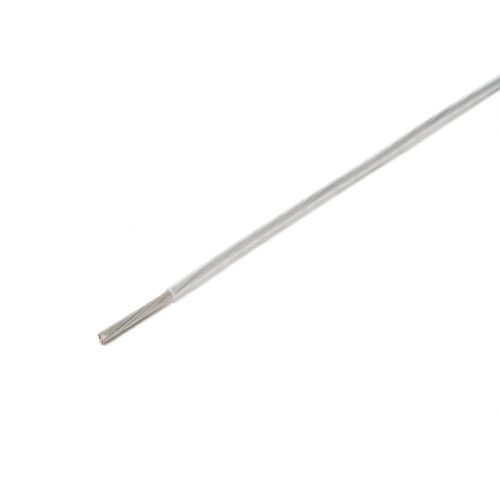

錫メッキ 2.0sq(37/0.26)  タナフロンF-25(FEP)被覆 透明色 1巻(100m)

¥26,950 (税込)

機器配線用タナフロン電線は、高密度配線に要求される電気特性、機械特性などの高い信頼性を備え、電子電気機器の内部配線用として広く使われています。

こちらは100m巻の商品ページです。荷姿をボビン巻き・束巻きからお選びください。

1メートルからのカット販売はこちら

在庫あり

商品詳細

概要

機器配線用フッ素電線

機器配線用タナフロン電線は、高密度配線に要求される電気特性、機械特性などの高い信頼性を備え、電子電気機器の内部配線用として広く使われています。。

FEP

  • 連続使用温度範囲:-253~+200℃
  • 特長:不燃性・低摩擦係数・非接着性・耐老化性・溶融押出が可能。
  • 電気・物理・化学特性その他が優れている。

TA(錫メッキ)

導体に錫を均一に電気メッキするもので、最も広く使用され、経済的で入手も簡単です。メッキ法には溶融メッキ法と電気メッキ法があり、電気メッキ法は、溶融メッキ法に比較してメッキ厚の均一性に優れています。

“「タナフロン」は田中電線の製造するフッ素樹脂(FEP)の商標です。”

透明

ケーブル構造・特性

断面積 導体(TA錫メッキ) 絶縁体(FEP) 最大導体抵抗
(20℃Ω/Km)
最小絶縁抵抗
(20℃MΩ・Km)
試験電圧
AC(1分間)V
定格
電圧
構成 外径 計算断面積 標準厚 外径
0.08㎟ 7本/
0.12mm
0.36
mm
0.079
m㎡
0.15
mm
0.66
mm
248 1500 1500 250V
0.14㎟ 7本/
0.16mm
0.48
mm
0.141
m㎡
0.15
mm
0.78
mm
140
0.22㎟ 7本/
0.20mm
0.60
mm
0.220
m㎡
0.15
mm
0.90
mm
89.4
0.3㎟ 12本/
0.18mm
0.72
mm
0.305
m㎡
0.15
mm
1.02
mm
64.4
0.5㎟ 19本/
0.18mm
0.90
mm
0.483
m㎡
0.15
mm
1.20
mm
40.7
0.75㎟ 30本/
0.18mm
1.1
mm
0.764
m㎡
0.2
mm
1.50
mm
25.8
1.25㎟ 50本/
0.18mm
1.5
mm
1.273
m㎡
0.2
mm
1.9
mm
15.5
2.0㎟ 37本/
0.26mm
1.8
mm
1.964
m㎡
0.3
mm
2.4
mm
10.1
3.5㎟ 45本/
0.32mm
2.5
mm
3.619
m㎡
0.3
mm
3.1
mm
5.48 1500 2000 600V
5.5㎟ 35本/
0.45mm
3.1
mm
5.565
m㎡
0.3
mm
3.7
mm
3.57
