ニチフ

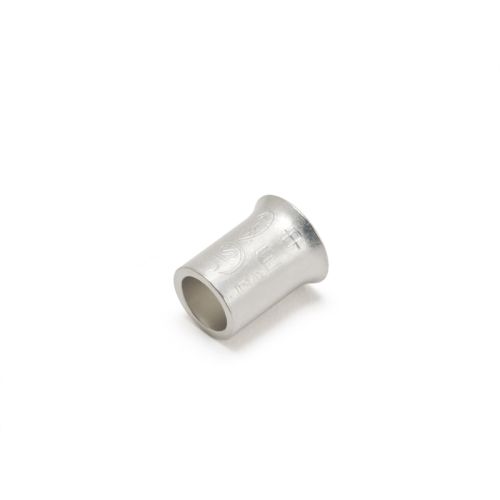

E- 中 (リングスリーブ)
￥28 （税込）
- 100個お買い上げで1個あたり ￥14 （税込） 割引率 50%。
- 1000個お買い上げで1個あたり ￥13 （税込） 割引率 54%。
在庫あり
関連する商品
商品詳細
概要
銅線用裸圧着スリーブ（E形) リングスリーブ
- 端子：無酸素銅(電気錫メッキ)
- スリーブ：無酸素銅管(電気錫メッキ)
取得規格
- 日本工業規格 JIS C 2805(銅線用圧着端子)、JIS C 2806(銅線用裸圧着スリーブ)に適合。
- 日本工業規格表示許可工場 許可番号 570088(銅線用圧着端子)、574097(銅線用裸圧着スリーブ)によって、JICマークの表示許可取得。
適応電線
圧着端子の電線抱合範囲、性能といった各仕様は、JIS規格電線(IV･KIV･VSF)にて対応しております。
電線の被覆剥き寸法
電線の線心が、スリーブ長(L)より約1.5～3.5mm長く出るようにして下さい。
圧着作業の基本
電線と端子と工具の関係 (※メーカーHPへ移ります)
- 端子の「電線抱合範囲」。電線サイズにあわせて端子サイズを選びます。
- 適正工具で圧着。端子の種類によって圧着工具も異なります。適正工具を使用してください。
圧着加工の手順 (※メーカーHPへ移ります)
- 端子の種類や形によって被覆剥きの寸法は異なります。各種端子の取扱説明書に合わせ、電線端末の被覆を剥きます。
- 圧着作業。端子サイズごとに圧着する歯口が決められています。端子の種類によって圧着方向があります。圧着位置にも注意します。
- 目視検査をします。
圧着工具の種類
端子の種類によって圧着工具が異なります。こちらをご参照ください。 (※メーカーHPへ移ります)
製品特性･寸法
| 品番 | 各部の寸法 | 最大使用電流A | ||||||
|---|---|---|---|---|---|---|---|---|
| L | φD | φd | t | m㎡ | ||||
| E 小 | 10.5 | 5.0 | 4.0 | 0.5 | 5.5 | 20 | ||
| E 中 | 6.9 | 5.3 | 0.8 | 8 | 30 | |||
| E 大 | 7.7 | 6.1 | 14 | |||||
電線組み合わせ
| 品番 | 同一の場合 | 異なる径の場合 (mm) |
適用歯口表示 (NHE4) |
||
|---|---|---|---|---|---|
| φ1.6または2SQ | φ2.0または3.5SQ | φ2.6または5.5SQ | |||
| E 小 | 2 | --- | --- | 1.6×1+0.75SQ×1 1.6×2+0.75SQ×1 |
1.6×2 小 |
| 3～4 | 2 | --- | 2.0×1+1.6×1～2 | 小 | |
| E 中 | 5～6 | 3～4 | 2 | 2.0×1+1.6×3～5 2.0×2+1.6×1～3 2.0×3+1.6×1 2.6×1+1.6×1～5 2.6×1+2.0×1～2 2.6×2+1.6×1 2.6×1+2.0×1+1.6×1～2 |
中 |
| E 大 | 7 | 5 | 3 | 2.0×1+1.6×6 2.0×2+1.6×4 2.0×3+1.6×2 2.0×4+1.6×1 2.6×1+2.0×3 2.6×2+1.6×2 2.6×2+2.0×1 2.6×1+2.0×2+1.6×1 |
大 |
その他の圧着端子はこちら。 メーカーHPカタログを表示(※外部ページへ移ります)
