ニチフ

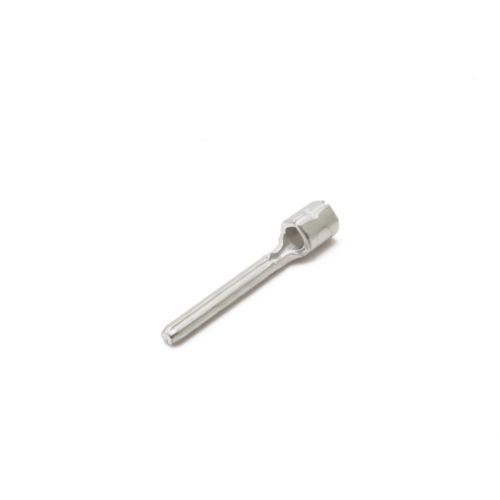

TC-1.25-16 (棒形端子)
￥33 （税込）
- 100個お買い上げで1個あたり ￥15 （税込） 割引率 55%。
- 1000個お買い上げで1個あたり ￥13 （税込） 割引率 61%。
在庫あり
関連する商品
商品詳細
概要
銅線用裸圧着端子（TC形）棒形
- 端子：無酸素銅(電気錫メッキ)
- スリーブ：無酸素銅管(電気錫メッキ)
取得規格
- UL486A(WIRE CONNECTORS AND SOLDERING LUGS FOR COPPER CONDUCTORS)に適合。
- UL ファイルNo.E44245にて承認。
- CSA C22.2(CONSTRUCTION AND TEST OF WIRE CONNECTORS)に適合。
- CSA ファイルNo.LR-28418にて承認。
適応電線
圧着端子の電線抱合範囲、性能といった各仕様は、JIS規格電線(IV･KIV･VSF)にて対応しております。
電線の被覆剥き寸法
電線の線心が端子筒部より約1mm出るようにして下さい。
圧着作業の基本
電線と端子と工具の関係 (※メーカーHPへ移ります)
- 端子の「電線抱合範囲」。電線サイズにあわせて端子サイズを選びます。
- 適正工具で圧着。端子の種類によって圧着工具も異なります。適正工具を使用してください。
圧着加工の手順 (※メーカーHPへ移ります)
- 端子の種類や形によって被覆剥きの寸法は異なります。各種端子の取扱説明書に合わせ、電線端末の被覆を剥きます。
- 圧着作業。端子サイズごとに圧着する歯口が決められています。端子の種類によって圧着方向があります。圧着位置にも注意します。
- 目視検査をします。
圧着工具の種類
端子の種類によって圧着工具が異なります。こちらをご参照ください。 (※メーカーHPへ移ります)
製品特性･寸法
| 品番 | 各部の寸法 | 電線抱合範囲 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| φF | ℓ | L | E | φD | φd | 単線mm | 撚線ｍ㎡ | AWG | ||
| TC-1.25-16 | 1.9 | 16.0 | 22.0 | 4.5 | 3.4 | 1.7 | 0.57～1.44 | 0.25～1.65 | 22-16 | |
| TC-2-16 | 1.9 | 16.0 | 22.0 | 4.2 | 2.3 | 1.14～1.82 | 1.04～2.63 | 16-14 | ||
| TC-3.5-11S | 1.9 | 11.0 | 21.0 | 6.0 | 5.1 | 3.0 | 1.82～2.40 | 2.63～4.60 | 12 | |
| TC-5.5-11 | 2.7 | 11.0 | 21.0 | 6.5 | 5.6 | 3.4 | 1.82～2.89 | 2.63～6.64 | 12-10 | |
その他の圧着端子はこちら。 メーカーHPカタログを表示(※外部ページへ移ります)
