WAGO(ワゴジャパン)

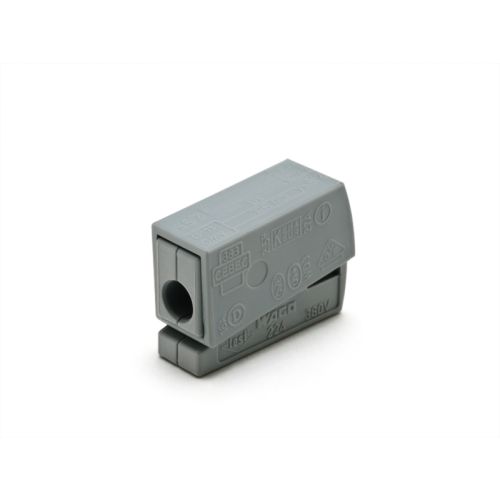

LC-1 ライティングコネクター(100個)

¥7,612 (税込)

蛍光灯やダウンライトなどの照明配線や仮設工事等に最適なライティングコネクター

在庫あり

商品詳細

概要

LC-1のポイント

蛍光灯やダウンライトなどの照明配線や仮設工事等に最適なライティングコネクターです。
ケーブルの被覆を向いて差すだけで、撚り線と単線をワンタッチで中継することができます。
差込側は単線専用でφ1.6~φ2.0mmが結線でき、ゲージクランプ側は撚り線0.5~2.5m㎡の接続が可能です。

  • 十分な引き抜き強度で安心施工。
  • 電線の被覆をむき、差込むだけの簡単接続。
  • 接触圧力を重視した1点接続方式採用。信頼性抜群!
  • タイプ別に色分けし、より使いやすくなりました。
  • 人間工学によるデザインで優れた作業性を実現!
  • ハウジング材料には自己消火性、難燃グレードUL94-V0またはV2を使用。

結線方法

1.

ストリップゲージ(ハウジング刻印)に合わせて電線の被覆をむいてください。(9~11mm) 単線側(丸穴)の結線方法は差し込みコネクタと同じです。



2.

矢印の方向にコネクタをプレスしながらケージクランプ側(四角穴)に電線が突き当たるまで差し込んで下さい。コネクタを離せば、スプリングが閉じて結線されます。





LC-1の仕様

色(フタ) グレー
差込み線数 2本
定格 20A 300V(特定電気用品) / 24A 400V(一般用途)
適用電線
(差込側)
単線(銅)φ1.6~φ2.0mm
適用電線
(ゲージクランプ側)
撚り線0.5~2.5m㎡
適用規格 特定電気用品適合マーク(PSE),認定検査機関名(JET),RoHS対応品
むき出し長さ 9〜11mm
数量 100個
