日興電線

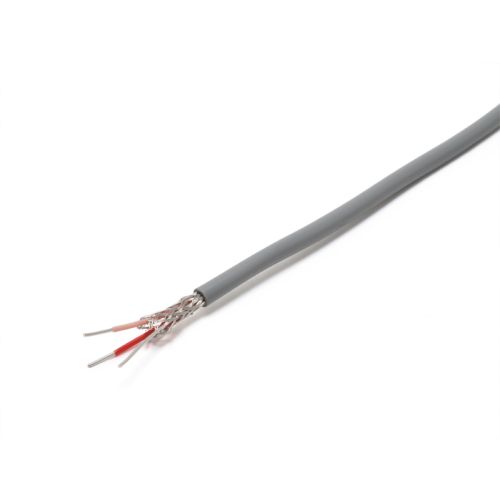

ETFE シールド0.51mm×2芯

¥198 (税込)

ETFE樹脂(エチレン・四フッ化エチレン共重合物)を絶縁体とした電線に、編組シールドを施した上に、耐熱ビニル樹脂で被覆した外径の細い2芯シールド線です。

※こちらの商品は1巻でのご注文の場合200m巻きとなります。

  • 10mお買い上げで1mあたり ¥176 (税込) 割引率 11%。
  • 200mお買い上げで1mあたり ¥131 (税込) 割引率 34%。
在庫あり

商品詳細

概要

ETFE樹脂(エチレン・四フッ化エチレン共重合物)を絶縁体とした電線に、編組シールドを施した上に、耐熱ビニル樹脂で被覆した外径の細いシールド線です。

  • 定格温度:105℃,定格電圧 600V
  • 用途:電気・電子機器の内部配線に適します。
型式 1302-51A212
品名 ETFE 0.51×2SJ アカ×ウスアカ

ケーブル構造・特性

項目 仕様 備考
導体 材質 錫メッキ軟銅線 線芯は、NWS-1701(仕様書番号)「ETFE電線」に規定されたものを用いる。
公称断面積m㎡ 0.2
構成 本/mm 1/0.50
外径(標準)mm 0.50
絶縁体 材質 ETFE 定格温度150℃
定格電圧600V
色別 赤・薄赤
厚さ(標準)mm 0.15
外径mm 約0.80
アース線 0.51mm JIS C 3102に準ずる軟銅線
編組シールド 材質 錫メッキ軟銅線 JIS C 3102に準ずる軟銅線
素線径mm 0.10
編組密度 85%
外径mm 2.0
シース 厚さmm 0.40 最高使用温度105℃に耐えられる耐熱ビニル樹脂を使用、シースカラー:灰色
外径mm 2.8
項目 規格 備考
導体抵抗Ω/km 87.8以下 JIS C 3005の6項
絶縁抵抗MΩ-km 1.500以上 JIS C 3005の9.1項
耐電圧(AC,1分間)V 2.000 線芯間 JIS C 3005の8項(2)
シールドジャケット間JIS C 3005の8項



NWS-1751(仕様書番号)の完成品検査は、日興電線株式会社標準NWS-5011(仕様書番号)によって行います。

  • 定格温度:105℃,定格電圧 600V
  • 用途:電気・電子機器の内部配線に適します。
