トーコネ製N型コネクター。50Ω同軸用の接栓です。結合はネジカップリング方式で、高周波対応の高精度コネクターです。ケーブル取付方法は、半田タイプになります。※75Ω仕様製との互換性はありません。

コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。

トーコネ

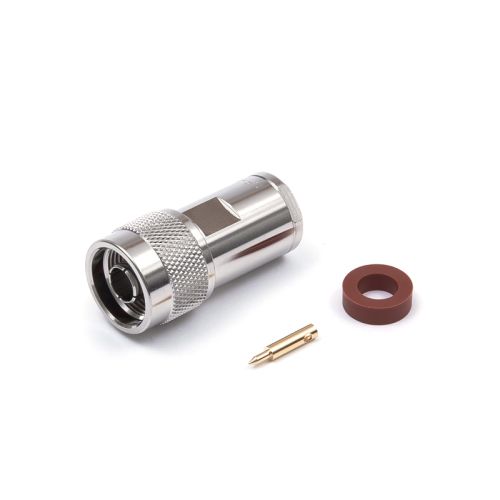

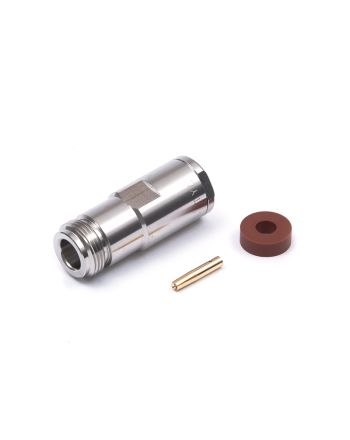

NP-H- 5DSF(N型プラグ)

¥1,518 (税込)
在庫あり

商品詳細

概要

トーコネ製コネクター

トーコネ製N型コネクター。50Ω同軸用の接栓です。結合はネジカップリング方式で、高周波対応の高精度コネクターです。75Ω仕様製との互換性はありません。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。

概要
相当規格 MIL-C-39012,JIS C 5411
特性インピーダンス 50Ω
結合方式 ネジカップリング方式 5/8-24UNEF-2A,2B
定格電圧 AC 500V
耐電圧 AC 1000V/1分間
絶縁抵抗(DC 500V) 1000MΩ以上
接触抵抗(DC 1A) 3mΩ以下
使用周波数範囲 最大1.2(0~4000MHz時)
ケーブル取付方法 中心:ハンダ 外部:締付
その他 RoHS2対応品(規制10物質不使用)

ケーブルへコネクターを取り付ける方法は下記をご参照ください。

トーコネ製コネクター 取り付け図一覧

取り付け図一覧表
BNC型 M型 N型プラグ N型ジャック F型 SMA型
BNCP-1.5 MP- 3 NP-3 NJ-3 FP-3 SMAP-402S(Au)
BNCP-117NA MP- 5 NP-5D NJ-5 FP-4 SMAP-405S(Au)
BNCP-3 MP- 7 NP-8/U NJ-5W FP-5 SMAJ-402
BNCP-5 MP- 8 NP-8D NJ-8   SMAJ-405SR
BNCP-58/U MP-10 NP-8W NJ-8W
BNCP-58A-K (圧着タイプ)   NP-H-5DFB NJ-10
BNCP-62/U   NP-H-8DFB NJ-10W
    NP-H-10DFB

NP-H-5DSFの仕様

型番 A B C D 適合ケーブル 表面処理
本体 中心コンタクト
NP-8/U 21.0 42.5 17.5 11.0 RG-8/U
RG-11/U
Ni(ニッケル) Au(金)
NP-/17U 21.0 55.8 33.3 22.8 RG-17/U
NP-3 21.0 42.5 17.5 6.0 3D-2V
NP-8W 21.0 40.5 22.5 13.0 8D-2W
NP-10W 21.0 46.5 22.5 15.0 10D-2W
NP-3.5DFB 21.0 42.5 17.5 6.0 3.5D-FAV
3.5DXFB
3.5D-QEFV
型番 A B C D 適合ケーブル 表面処理
本体 中心コンタクト
NP-5D 21.0 42.5 17.5 8.0 5D-2V Ni(ニッケル) Au(金)
NP-5DW 21.0 42.5 17.5 9.1 5D-2W
NP-8D 21.0 40.5 22.5 12.0 8D-2V
NP-10D 21.0 46.5 22.5 14.2 10D-2V
型番 A B C D 適合ケーブル 表面処理
本体 中心コンタクト
NP-H-5DFB 21.0 42.0 17.5 8.0 5D-FB Ni(ニッケル) Au(金)
NP-H-8DFB 21.0 41.05 22.5 12.0 8D-FB
NP-H-10DFB 21.0 46.5 22.5 14.2 10D-FB
NP-H-5DSF 21.0 42.5 17.5 8.0 5D-SFA
NP-H-8DSF 21.0 40.5 22.5 12.0 8D-SFA
NP-H-10DSF 21.0 51.5 22.5 14.2 10D-SFA

メーカーHPはこちら。(外部ページへ移ります。)

在庫品以外のトーコネ製プラグもお見積りいたします。こちらからお問い合わせください。
