フジクラ・ダイヤケーブル

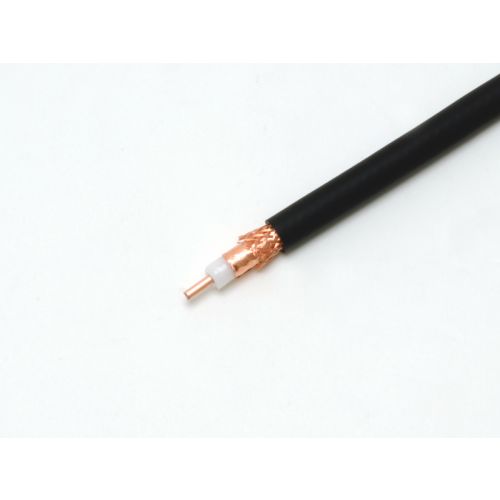

5D-SFA-LITE
￥968 （税込）
低損失高周波同軸ケーブルです。従来のSFAタイプに比べ軽量になり、非常に扱いやすくなりました。また減衰量特性は従来のSFAと同じになります。
※こちらの商品は1巻でのご注文の場合100m巻きとなります。
- 10mお買い上げで1mあたり ￥825 （税込） 割引率 15%。
- 100mお買い上げで1mあたり ￥606 （税込） 割引率 37%。
在庫あり

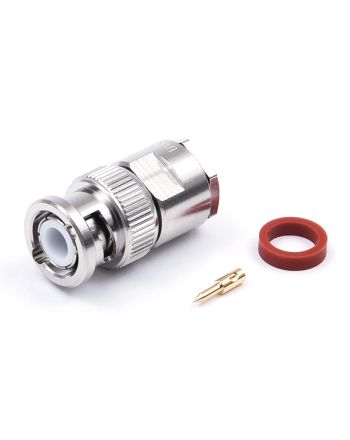

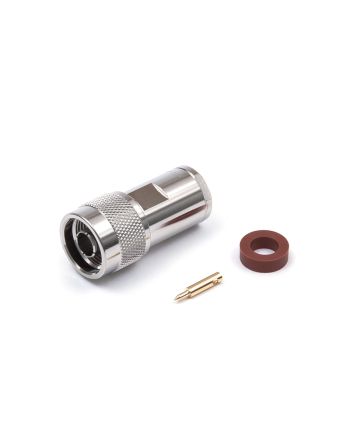

関連する商品
商品詳細
概要
特徴
内部導体は銅クラッドアルミ線（CA線）となっておりまして、アルミニウム線のまわりに銅を一様に被覆し、銅－アルミ境界を強固に金属結合させることにより、銅とアルミそれぞれの利点を生かした素材です。
絶縁体に高発泡ポリエチレンを使用し、外部導体に銅マイラーテープを使用することで、FB型に比べ高周波での特性を改善しています。 RoHS指令に対応
用途
アマチュア無線、無線LAN用など通信機器などに使用可能です。
構造表
| 項目 | 単位 | 構成 | |
|---|---|---|---|
| 内部導体 | 材料 | － | 銅被覆アルミ線 |
| 構成 | 本／mm | 1/2.0 | |
| 外径 | mm | 2.0 | |
| 絶縁体 | 材料 | － | 高発泡ポリエチレン |
| 外径 | mm | 5.3 | |
| 外部導体 | － | 銅マイラーテープ＋軟銅線編組 | |
| シース | 材料 | － | PVC |
| 色 | － | 艶消黒 | |
| 厚さ | mm | 0.75 | |
| 仕上外径 | mm | 7.6 | |
| 概算質量 | kg／km | 60 | |
特性表（20℃）
| 項目 | 単位 | 特性値 | |
|---|---|---|---|
| 絶縁抵抗（最小） | MΩ・km | 10000 | |
| 耐電圧 | A.C.V／１分間 | 1000 | |
| 静電容量（標準） | nF／km | 83 | |
| 特性インピーダンス | Ω（10MHz） | 50±2 | |
| 標準減衰量 | dB／km | 21MHz | 26 |
| 50MHz | 38 | ||
| 144MHz | 60 | ||
| 430MHz | 107 | ||
| 900MHz | 158 | ||
| 1300MHz | 195 | ||
| 1500MHz | 210 | ||
| 1900MHz | 240 | ||
| 2000MHz | 245 | ||
| 2400MHz | 270 | ||
| 波長短縮率 | ％ | 83 | |
※減衰量の最大値は標準値の115％以下
