HOZAN(ホーザン)

P-75 裸圧着端子・裸圧着スリーブ用圧着工具

20%OFF ¥8,415 (税込) ¥8,415 (税込) ¥6,732 (税込) (税込)
在庫あり

商品詳細

概要

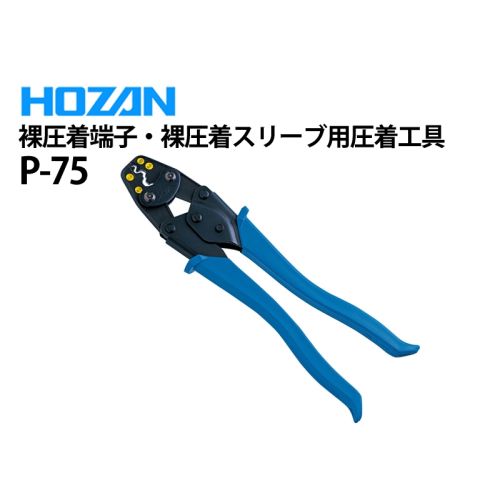

裸圧着端子・裸圧着スリーブ用圧着工具 P-75

裸圧着端子(丸形Y形棒形など)・裸圧着スリーブ(B形・P形端子)用の手動圧着工具「HOZAN P-75」です。圧着が完了しないとハンドルが開かない成形確認機構のため、安全性の高い施工が可能です。
この「P-75」は、JIS規格「JIS C9711」に適合しておりますので高品位な圧着工具です。

比較的大きめなサイズの圧着工具です。また柄が長いことで少ない力で圧着が可能です。

「P-75」のポイント

  • JIS C9711適合品で、高品位かつ信頼ある工具。
  • 圧着が完了しないとハンドルが開かない成形確認機構になっています。
  • 圧着終了後、端子に使用したダイスがわかるようにマークが入ります。
  • 適用端子は、1.25 / 2.0 / 5.5 / 8.0 mm2 です。

P-75の使い方

  1. ハンドルを強く握り、成形確認機構を解除してハンドルを開きます。
  2. 適切な長さの被覆をストリップした電線を、それぞれの裸端子・スリーブ(B形・P形端子)に挿入します。
    電線のストリップ長は、使用する裸端子・スリーブ(B形・P形端子)から1.0mmほど圧着後はみ出見える長さです。(図①)図①
  3. 適したダイス部に裸端子・スリーブ(B形・P形端子)をあてがい、圧着します。
    成形確認機構が解除になる(ハンドルが自動的に開く状態)まで、ハンドルを閉じます。
  4. 正しく圧着された場合、図②のように使用したダイスのマークが入ります。
    適切な位置に正しいマークが入っているかを必ず確認してください。図②

注 意

ハンドルカバーは絶縁ではありません。電気が流れている個所には使用しないでください。
絶縁被覆付端子の圧着には使用できません。被覆が破けショート等の事故原因となります。

P-75の仕様

P-75仕様

寸法 全長 270mm
58mm
厚さ 6mm
重量 390g
その他 JIS C9711適合品/成形確認機構付き/エラストマーグリップ

取り扱い説明書はこちら

適応表

適応サイズ 端子呼び寸法 適応電線サイズ(参考) 圧着マーク
より線の場合(㎟/SQ) 単線の場合(φmm) AWG
1.25 0.75
1.25
0.25~1.65 0.57~1.44 22~16 1
2.0 2.0 1.04~2.63 1.14~1.82 16~14 2
5.5 3.5
5.5
2.63~6.64 1.82~2.89 12~10 5
8.0 8.0 6.64~10.52 2.89~3.65 8 8

取り扱い圧着工具

メーカー/型番 用途 適用端子 ハンドル色 質量 全長
ニチフ/ NH 1(手動) 裸圧着端子・裸圧着スリーブ・圧着銅管端子用 1.25 / 2 / 3.5 / 5.5 / 8 mm2 赤色 395g 235mm
ニチフ/ NH 32(手動) 絶縁被覆付圧着端子・スリーブ用 0.3 / 0.5 / 1.25 / 2 mm2 赤色 410g 240mm
ニチフ/ NH 38(手動) 絶縁被覆付閉端接続子・中間接続子用 1.25 / 2 / 5.5 / 8 mm2 水色 430g 250mm
ニチフ/ NHE 4(手動) リングスリーブ用 特小 / 小 / 中 / 大 黄色 410g 240mm
ホーザン/ P-75(手動) 裸圧着端子・裸圧着スリーブ(B・P)用 1.25 / 2 / 5.5 / 8 mm2 青色 390g 270mm
ホーザン/ P-77(手動) リングスリーブ用 1.6×2小 / 小 / 中 / 大 黄色 430g 286mm
ホーザン/ P-706(手動) オープンバレル型コンタクト用 AWG#28~#14 青色 200g 208mm
ホーザン/ P-736(手動) 絶縁閉端子用 CE1 / CE2 / CE5 青色 315g 199mm
ホーザン/ P-741(手動) 同軸コネクター用 6.8 / 9.0 青色 375g 209mm
ホーザン/ P-743(手動) 絶縁被覆付圧着端子用 0.3 / 0.5 / 1.25 / 2 mm2 青色 365g 208mm

その他、圧着・圧縮工具一覧表はこちら。(※メーカーHPへ移ります。)
