HOZAN(ホーザン)

P-736 絶縁閉端子用圧着工具

20%OFF ¥8,096 (税込) ¥8,096 (税込) ¥6,479 (税込) (税込)
在庫あり

商品詳細

概要

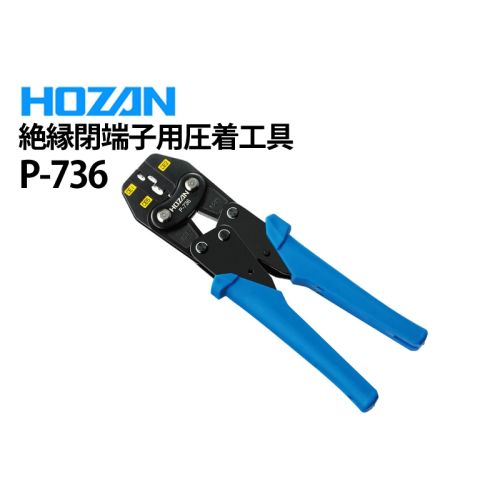

絶縁閉端子用圧着工具 P-736

絶縁閉端子用(CE)の手動圧着工具「HOZAN P-736」です。圧着が完了しないとハンドルが開かない成形確認機構のため、安全性の高い施工が可能です。
トグル機構により、単位ストローク当たりの所要握力をおさえ、優しい操作性を実現しました。コンパクトながら、軽い握りで圧着できます。

「P-736」のポイント

  • 使いやすさを意識した形状は、トグル機構により片手操作で軽い圧着が可能。
  • 作業の疲労感が大幅に軽減され作業スピードも向上。
  • ハンドルの開き幅を抑えたコンパクトな本体は女性の方にもおすすめの圧着工具。
  • 圧着が完了しないとハンドルが開かない成形確認機構になっています。
  • 圧着終了後、端子に使用したダイスがわかるようにマークが入ります。
  • 適用端子は、CE1 / CE2 / CE5 です。

P-736の使い方

  1. ハンドルを強く握り、成形確認機構を解除してハンドルを開きます。
  2. 適切な長さの被覆をストリップした電線を撚り合わせ、閉端子(CE)に挿入します。
    電線のストリップ長は、使用する閉端子(CE)によって先端の絶縁部の長さが異なるため、端子に合わせて奥まで挿入できる長さに剥いてくださいです。(図①)図①
  3. 適したダイス部に閉端子(CE)をあてがい、圧着します。
    成形確認機構が解除になる(ハンドルが自動的に開く状態)まで、ハンドルを閉じます。
  4. 正しく圧着された場合、図②のように使用したダイスのマークが入ります。
    適切な位置に正しいマークが入っているかを必ず確認してください。図②

注 意

ハンドルカバーは絶縁ではありません。電気が流れている個所には使用しないでください。
絶縁被覆付閉端子(CE)以外の圧着には使用できません。事故原因となります。

P-736の仕様

P-736仕様

寸法 全長 199mm
48mm
厚さ 5mm
重量 315g
その他 RoHS2対応品(規制10物質不使用)/成形確認機構付き/エラストマーグリップ

取り扱い説明書はこちら

適応表

適応サイズ 適応電線抱合範囲 圧着マーク
より線(㎟/SQ) AWG
CE 1 0.5~1.75 22-16 1
CE 2 1.0~3.0 16-14 2
CE 5 2.5~6.0 12-10 5

取り扱い圧着工具

メーカー/型番 用途 適用端子 ハンドル色 質量 全長
ニチフ/ NH 1(手動) 裸圧着端子・裸圧着スリーブ・圧着銅管端子用 1.25 / 2 / 3.5 / 5.5 / 8 mm2 赤色 395g 235mm
ニチフ/ NH 32(手動) 絶縁被覆付圧着端子・スリーブ用 0.3 / 0.5 / 1.25 / 2 mm2 赤色 410g 240mm
ニチフ/ NH 38(手動) 絶縁被覆付閉端接続子・中間接続子用 1.25 / 2 / 5.5 / 8 mm2 水色 430g 250mm
ニチフ/ NHE 4(手動) リングスリーブ用 特小 / 小 / 中 / 大 黄色 410g 240mm
ホーザン/ P-75(手動) 裸圧着端子・裸圧着スリーブ(B・P)用 1.25 / 2 / 5.5 / 8 mm2 青色 390g 270mm
ホーザン/ P-77(手動) リングスリーブ用 1.6×2小 / 小 / 中 / 大 黄色 430g 286mm
ホーザン/ P-706(手動) オープンバレル型コンタクト用 AWG#28~#14 青色 200g 208mm
ホーザン/ P-736(手動) 絶縁閉端子用 CE1 / CE2 / CE5 青色 315g 199mm
ホーザン/ P-741(手動) 同軸コネクター用 6.8 / 9.0 青色 375g 209mm
ホーザン/ P-743(手動) 絶縁被覆付圧着端子用 0.3 / 0.5 / 1.25 / 2 mm2 青色 365g 208mm

その他、圧着・圧縮工具一覧表はこちら。(※メーカーHPへ移ります。)

もっと詳しく知りたい!

ブログタイトル

2019/05/06【圧着工具各種ございます。】
