P-706 オープンバレル端子用圧着工具

20%OFF ¥6,743 (税込) ¥6,743 (税込) ¥5,401 (税込) (税込)
在庫あり

商品詳細

概要

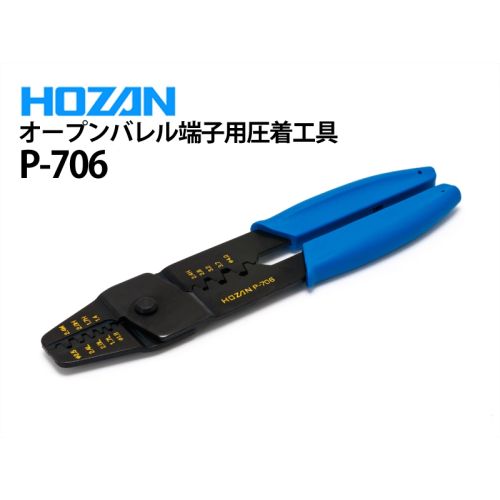

オープンバレル端子用圧着工具 P-706

オープンバレル端子用/簡易型の圧着工具「HOZAN P-706」です。適用端子:AWG#28~#14の、ファストン端子や小型コネクトピンなど、電線接合部分がカシメ形状になっている端子の加工に適しています。
肝心のダイス部分は、段付きで板厚を薄く仕上げた設計になっていて、小型~中型のコンタクトピンに最適です。
オヤイデ電気オーディオ用ファストン端子"FTL-GFTL-SRFTL-PP"にご使用の際には、仮圧着をして形を整えて頂いてから圧着するときれいに圧着することができます。
導体カシメのダイスサイズは仮圧着「3.2」、圧着「2.8」、絶縁部分カシメのダイスサイズは仮圧着「3.7」、圧着「3.2」の表示部分を使用し、大きいサイズから小さいサイズへと段階的に圧着します。

オープンバレルの圧着手順をブログで解説

オヤイデ電気ショップブログにてオープンバレルの圧着手順を解説しています!詳しくはバナーをクリック!



「P-706」のポイント

  • 小型~中型のオープンバレル型コンタクトに使用します。
  • ダイス部分は板厚が薄く、小型のコンタクトピンに最適です。
  • また、芯線用と被覆用の2パターンのダイスは、端子のサイズに合わせて圧着部の厚さも変えてあるため各端子にピッタリです。
  • テイシン電機製のモールドクリップにも使用が可能。
  • 使いやすく手になじむエラストマーグリップ。

P-706の使い方

  1. リード線を適切な長さにストリップし、コンタクトピンにリード線を挿入します。
  2. コンタクトピンを図②のようにダイスにセットし、グリップを握りこみ、導体を圧着します。
  3. 次に被覆部分をカシメます。
  4. 適したダイスにセットし、グリップを握りこみ、被覆部分を圧着します。
  5. 導体部分・被覆部分がしっかり圧着できたら、ハウジングに挿入して完了です。

注 意

ハンドルカバーは絶縁ではありません。電気が流れている個所には使用しないでください。

P-706の仕様

P-706仕様

寸法 全長 208mm
40mm
厚さ 3.2mm
重量 200g
その他 RoHS2対応品(規制10物質不使用)/エラストマーグリップ

適応表

メーカー別適応端子一覧表はこちらをご覧ください。(※メーカーHPへ移ります。)

  呼び ダイス幅
mm
クリンプハイト
mm
適応芯線サイズ(参考) 適応被覆外径
(参考)mmφ
AWG# mm2
芯線用 1.4 1.4 0.7 28~24 0.08~0.2 0.7~1.2
1.7L 1.7 28~22 0.08~0.3 0.9~1.5
1.7H 1.1 24~18 0.2~0.8 0.9~1.5
2.0L 2.0 0.9 28~18 0.08~0.8 1.1~1.8
2.0H 1.3 24~18 0.2~0.8 1.1~1.8
2.4L 2.4 1.2 20~16 0.5~1.25 1.3~2.2
2.4M 1.5 16~14 1.25~2.0 1.3~2.2
  呼び ダイス幅
mm
クリンプハイト
mm
適応被覆外径(参考) mmφ
被覆用 2.4H 2.4 2.4 1.3~2.2
2.8 2.8 2.8 1.6~2.6
3.2 3.2 3.2 1.8~3.0
3.7 3.7 3.7 2.1~3.5
被覆用
(円形圧着用)
1.8φ 1.8 1.4 1.2~1.8
2.5φ 2.5 2.1 1.8~2.5
4.0φ 4.0 3.5 2.3~3.8

取り扱い圧着工具

メーカー/型番 用途 適用端子 ハンドル色 質量 全長
ニチフ/ NH 1(手動) 裸圧着端子・裸圧着スリーブ・圧着銅管端子用 1.25 / 2 / 3.5 / 5.5 / 8 mm2 赤色 395g 235mm
ニチフ/ NH 32(手動) 絶縁被覆付圧着端子・スリーブ用 0.3 / 0.5 / 1.25 / 2 mm2 赤色 410g 240mm
ニチフ/ NH 38(手動) 絶縁被覆付閉端接続子・中間接続子用 1.25 / 2 / 5.5 / 8 mm2 水色 430g 250mm
ニチフ/ NHE 4(手動) リングスリーブ用 特小 / 小 / 中 / 大 黄色 410g 240mm
ホーザン/ P-75(手動) 裸圧着端子・裸圧着スリーブ(B・P)用 1.25 / 2 / 5.5 / 8 mm2 青色 390g 270mm
ホーザン/ P-77(手動) リングスリーブ用 1.6×2小 / 小 / 中 / 大 黄色 430g 286mm
ホーザン/ P-706(手動) オープンバレル型コンタクト用 AWG#28~#14 青色 200g 208mm
ホーザン/ P-736(手動) 絶縁閉端子用 CE1 / CE2 / CE5 青色 315g 199mm
ホーザン/ P-741(手動) 同軸コネクター用 6.8 / 9.0 青色 375g 209mm
ホーザン/ P-743(手動) 絶縁被覆付圧着端子用 0.3 / 0.5 / 1.25 / 2 mm2 青色 365g 208mm

その他、圧着・圧縮工具一覧表はこちら。(※メーカーHPへ移ります。)

もっと詳しく知りたい!

ブログタイトル

2019/05/06【圧着工具各種ございます。】
