HOZAN(ホーザン)

P-743 絶縁被覆付用圧着工具

20%OFF ¥10,868 (税込) ¥10,868 (税込) ¥8,701 (税込) (税込)
在庫あり

商品詳細

概要

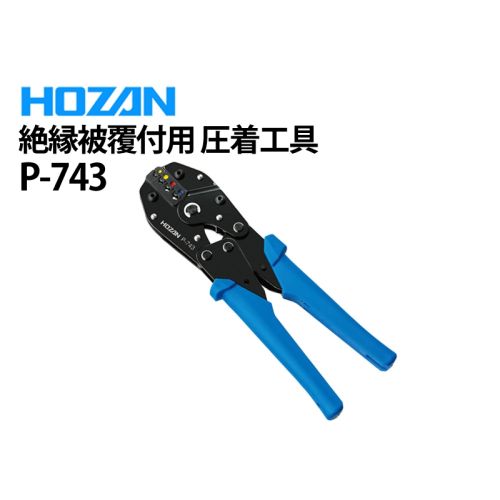

絶縁被覆付用圧着工具 P-743

絶縁被覆付圧着端子用の手動圧着工具「HOZAN P-743」です。圧着が完了しないとハンドルが開かない「成形確認機構」のため、安全性の高い施工が可能です。

この「P-743」は、他メーカーの圧着工具と比べサイズは小ぶりで、少ない力で握りきれますので女性の方の使用でも問題ありません。また、「ハンドル開き量調整機構」により任意の開き幅で圧着できますので、連続した作業時の負荷軽減・時間短縮が可能。非常に使いやすい圧着工具です。

「P-743」のポイント

  • 電線被覆をしっかり保持するダイス形状。
  • 圧着が完了しないとハンドルが開かない成形確認機構になっています。
  • ハンドル開き量調整機構により、開き幅が小さな状態で作業が可能に。
  • 圧着終了後、端子に使用したダイスがわかるようにマークが入ります。
  • 適用端子は、0.3, 0.5, 1.25, 2m㎡ です。

P-743の使い方

  1. ハンドルを強く握り、成形確認機構を解除してハンドルを開きます。
  2. 選定したダイス部に端子をくわえて、端子が落ちない程度に軽くハンドルを閉じます。
    ダイスの表側・裏側を確認し、図①のように保持します。
    図①
  3. 被覆をストリップした電線を、保持している端子に適切な長さまで挿入します。電線のストリップ長は、芯線先端が1mmほどはみ出る長さです。(図②)
  4. 圧着します。成形確認機構が解除になる(ハンドルが自動的に開く状態)まで、ハンドルを閉じます。
  5. 正しく圧着された場合、図③の位置に使用したダイスのマークが入ります。
    適切な位置に正しいマークが入っているかを必ず確認してください。
    図②、図③

注 意

ハンドルカバーは絶縁ではありません。電気が流れている個所には使用しないでください。

P-743の仕様

P-743仕様

寸法 全長 208mm
持ち手幅 52mm
厚さ 10mm
重量 365g
その他 RoHS2対応品(規制10物質不使用)/成形確認機構付き(解除レバーあり)/エラストマーグリップ

取り扱い説明書はこちら

適応表

P-743適応サイズ

適応サイズ 適応端子メーカー 適応電線サイズ(参考) 圧着マーク
AWG ㎟(SQ)
0.5(※) 日本圧着端子製造(JST)
ニチフ端子工業
24~22 0.2~0.3
0.3/0.5(※) 各社共通 24~20 0.2~0.5 ●●
1.25 20~16 0.5~1.65 1
2 16~14 1.04~2.63 2

※端子メーカーが、日本圧着端子製造(JST)製・ニチフ端子工業製の場合の注意点
端子の呼びが0.5、電線サイズが0.2~0.3㎟の場合、電線の種類によってダイスをお選びください。

取り扱い圧着工具

メーカー/型番 用途 適用端子 ハンドル色 質量 全長
ニチフ/ NH 1(手動) 裸圧着端子・裸圧着スリーブ・圧着銅管端子用 1.25 / 2 / 3.5 / 5.5 / 8 mm2 赤色 395g 235mm
ニチフ/ NH 32(手動) 絶縁被覆付圧着端子・スリーブ用 0.3 / 0.5 / 1.25 / 2 mm2 赤色 410g 240mm
ニチフ/ NH 38(手動) 絶縁被覆付閉端接続子・中間接続子用 1.25 / 2 / 5.5 / 8 mm2 水色 430g 250mm
ニチフ/ NHE 4(手動) リングスリーブ用 特小 / 小 / 中 / 大 黄色 410g 240mm
ホーザン/ P-75(手動) 裸圧着端子・裸圧着スリーブ(B・P)用 1.25 / 2 / 5.5 / 8 mm2 青色 390g 270mm
ホーザン/ P-77(手動) リングスリーブ用 1.6×2小 / 小 / 中 / 大 黄色 430g 286mm
ホーザン/ P-706(手動) オープンバレル型コンタクト用 AWG#28~#14 青色 200g 208mm
ホーザン/ P-736(手動) 絶縁閉端子用 CE1 / CE2 / CE5 青色 315g 199mm
ホーザン/ P-741(手動) 同軸コネクター用 6.8 / 9.0 青色 375g 209mm
ホーザン/ P-743(手動) 絶縁被覆付圧着端子用 0.3 / 0.5 / 1.25 / 2 mm2 青色 365g 208mm

その他、圧着・圧縮工具一覧表はこちら。(※メーカーHPへ移ります。)
