フジクラ・ダイヤケーブル

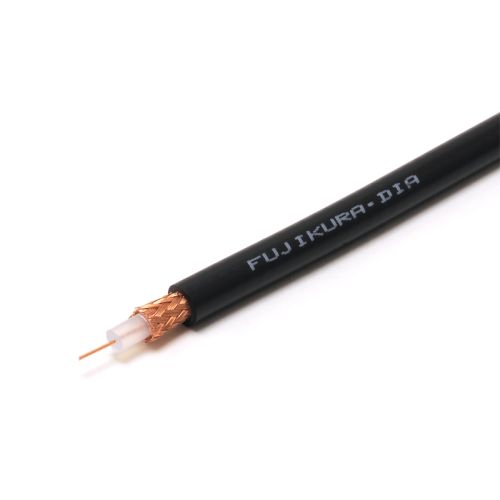

3C-2V
￥275 （税込）
高周波機器の接続、内部配線、給電線などに使用する、可とう性に優れたポリエチレン充実絶縁形同軸ケーブルで、広く国内一般に使用されています。
※こちらの商品は1巻でのご注文の場合100m巻きとなります。
- 10mお買い上げで1mあたり ￥226 （税込） 割引率 18%。
- 100mお買い上げで1mあたり ￥167 （税込） 割引率 39%。
在庫あり
関連する商品
商品詳細
概要
高周波機器の接続、内部配線、給電線などに使用する、可とう性に優れたポリエチレン充実絶縁形同軸ケーブルで、広く国内一般に使用されています。
特性インピーダンスは75Ωで、テレビ受信や関連機器の接続に使用できます。
75Ωインピーダンス、テレビアンテナ用3C-2Vの仕様
| 静電容量 | 約100nF/km |
|---|---|
| 特性インピーダンス | 75±2Ω （0.8D-2Vは50±4Ω） |
| 波長短縮率 | 約67% |
| 絶縁抵抗 | 10kMΩ-km以上 |
| 減衰量の許容最大値 | 標準値の115% （0.8D-2Vは125%） |
＊PE被覆の色は黒を標準とする。
| 特性･構造･名称 | 特 性 | 構 造 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 減衰量標準値 dB/km | 試 験 電 圧 kV eff |
内部 導体 構成 および外径 mm |
PE 絶縁 外径 mm |
外 部 導 体 構 成 |
被覆 | 仕 上 外 径 約 mm |
概 算 質 量 kg/km |
||||||
| 1 MHz |
10 MHz |
30 MHz |
200 MHz |
4000 MHz |
材質 | 標 準 厚 さ mm |
|||||||
| 1.5C-QEV | 27 | 82 | 143 | 390 | - | 1 | 0.26 | 1.6 | C | PVC | 0.4 | 2.9 | 14 |
| 1.5C-2V | 27 | 82 | 143 | 390 | - | 1 | 0.26 | 1.6 | C | PVC | 0.4 | 2.9 | 14 |
| 2.5C-2V | 16 | 52 | 90 | 250 | - | 1 | 0.4 | 2.4 | C | PVC | 0.5 | 4.0 | 24 |
| 3C-2V | 12 | 40 | 70 | 195 | - | 1 | 0.5 | 3.1 | C | PVC | 0.9 | 5.6 | 50 |
| 3C-2W | 12 | 40 | 70 | 195 | - | 1 | 0.5 | 3.1 | CC | PVC | 1.0 | 6.5 | 75 |
| 3C-2W・S | 13 | 44 | 70 | 195 | - | 1 | 7/0.18 | 3.2 | CC | PVC | 1.0 | 6.6 | 77 |
| 3C-2T | 12 | 40 | 70 | 195 | - | 1 | 0.5 | 3.1 | CCC | PVC | 1.0 | 7.3 | 110 |
| 5C-2V | 7.6 | 25 | 47 | 125 | 750 | 2 | 0.8 | 5.0 | C | PVC | 0.9 | 7.5 | 80 |
| 5C-2W | 7.6 | 25 | 47 | 125 | - | 2 | 0.8 | 5.1 | CC | PVC | 1.0 | 8.4 | 120 |
| 7C-2V | 5.9 | 20 | 36 | 105 | 690 | 2 | 7/0.4 | 7.3 | C | PVC | 1.0 | 10.2 | 140 |
| 10C-2V | 4.8 | 16 | 29 | 80 | 540 | 3 | 7/0.5 | 9.4 | C | PVC | 1.4 | 13.2 | 230 |
