トーコネ

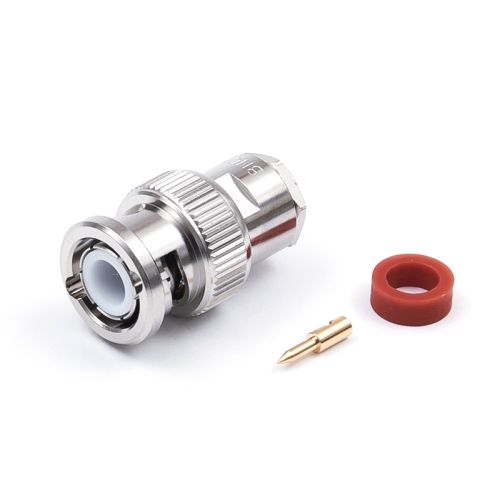

BNCP- 3（BNC型プラグ）
￥704 （税込）
トーコネ製BNC型コネクター。主に50Ωタイプの接栓です。周波数が200MHz以下であれば、75Ωの伝送ラインで使用可能なコネクターです。ケーブル取り付け方法は、半田タイプになります。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。
- 10個お買い上げで1個あたり ￥638 （税込） 割引率 9%。
- 20個お買い上げで1個あたり ￥572 （税込） 割引率 19%。
在庫あり
商品詳細
概要
トーコネ製コネクター
トーコネ製BNC型コネクター。主に50Ωタイプの接栓で、75Ωのケーブルを使用する場合は周波数が200MHz以下であれば、75Ωの伝送ラインでも使用可能ですが、200MHzを超えるときは、BNC75Ωタイプの使用をお勧めします。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。
| 概要 | |
|---|---|
| 相当規格 | MIL-C-39012,JIS C 5412,JEITA RC-5233 |
| 特性インピーダンス | 50Ω または 75Ω |
| 結合方式 | バイオネットロック方式 |
| 定格電圧 | AC 500V |
| 耐電圧 | AC 1500V／1分間 |
| 絶縁抵抗（DC 500V） | 1000MΩ以上 |
| 接触抵抗（DC 1A） | 3mΩ以下 |
| 使用周波数範囲 | 0~4000MHz |
| ケーブル取付方法 | 中心：ハンダ 外部：締付 |
| その他 | RoHS2対応品（規制10物質不使用） |
ケーブルへコネクターを取り付ける方法は下記をご参照ください。
トーコネ製コネクター 取り付け図一覧
BNCP-3の仕様
| 型番 | A | B | C | D | 適合ケーブル | 表面処理 | |
|---|---|---|---|---|---|---|---|
| 本体 | 中心コンタクト | ||||||
| BNCP-1.5 | 14.5 | 24.0 | 10.8 | 3.3 | 1.5D-2V 1.5C-2V 1.5D-QEV |
Ni（ニッケル） | Au（金） |
| BNCP-117NA | 14.5 | 43.0 | 3D-2V , 3C-2V , 3C-2V・S 5D-2V , 5C-2V , S-5C-FB |
Ni（ニッケル） | Au（金） | ||
| BNCP-3 | 14.5 | 24.0 | 10.8 | 5.9 | 3D-2V 3C-2V |
Ni（ニッケル） | Au（金） |
| BNCP-5 | 14.5 | 27.0 | 13.8 | 8.0 | 5D-2V 5C-2V S-5C-FB |
Ni（ニッケル） | Au（金） |
| BNCP-58/U | 14.5 | 24.0 | 10.8 | 5.4 | RG-58/U , RG-58A/U | Ni（ニッケル） | Au（金） |
| BNCP-58A-K (圧着タイプ) | 14.5 | 23.2 | RG-58/U , RG-58A/U | Ni（ニッケル） | Au（金） | ||
| BNCP-62/U | 14.5 | 24.0 | 10.8 | 6.5 | RG-62/U | Ni（ニッケル） | Au（金） |
メーカーHPはこちら。（外部ページへ移ります。）
在庫品以外のトーコネ製プラグもお見積りいたします。こちらからお問い合わせください。
