金子コード

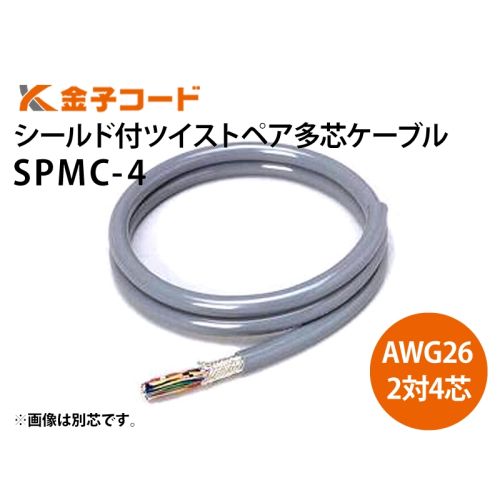

SPMC- 4(DG) 26AWG x 2対・4芯
￥462 （税込）
AWG26 シールド付ツイストペア多心ケーブル SPMCシリーズ
艶有りダークグレー
- 導体には30/0.08の細径軟銅線を使用。高い柔軟性を実現。
- ツイストペア（対撚り）構造の為、耐ノイズ性及び信号特性が良好です。
- シールドがありますのでEMC対策に有効です。
※こちらの商品を1巻でご注文の場合、1巻は100mとなります。
- 10mお買い上げで1mあたり ￥385 （税込） 割引率 17%。
- 100mお買い上げで1mあたり ￥352 （税込） 割引率 24%。
在庫あり
関連する商品
商品詳細
概要
詳細図面
SPMCシリーズ 特徴
- ツイストペア(対撚り)ですので耐雑音特性、クロストーク特性が良好で高速 信号回路の配線に最適です。
- 導体には、30/0.08の独特の細線を使用していますので、やわらかく耐屈曲性が優秀です。
- 心線の色は、リングマークにより100色まで色別けでき、識別が容易で誤配線 の心配がありません。
- シールド引出し線(12/0.12すずめっき)が入っていますので、シールド処理 が簡単です。
- ボタン電話機(電々公社ビジネスホン)用コードと同等の材料を使用しており、 信頼性も高く柔軟性に富んでいるため、曲げたり、丸めたりの配線が容易 にできます。
- 57シリーズ(第一電子工業製)、JDシリーズ(日本航空電子製)等のコネクタに適合寸法です。
SPMCシリーズ構造･特性
| 品名 | SPMC-4 | SPMC-6 | SPMC-8 | SPMC-10 | SPMC-12 | SPMC-14 | ||
|---|---|---|---|---|---|---|---|---|
| 構 造 |
芯数 | 4芯 | 6芯 | 8芯 | 10芯 | 12芯 | 14芯 | |
| 対数 | 2対 | 3対 | 4対 | 5対 | 6対 | 7対 | ||
| 導体 | 構成 | 裸軟銅線 30本/0.08mm | ||||||
| サイズ | AWG26（0.15mm2） | |||||||
| 外径 | φ0.51mm | |||||||
| 絶縁体 | 厚さ | PVC 0.3mm | ||||||
| 外径 | φ1.1mm | |||||||
| シールド | 錫メッキ軟銅線編組／ドレンワイヤー 12本/0.12mm | |||||||
| シース | 厚さ | PVC 1.0mm | ||||||
| 色 | 艶ありダークグレー（色記号：DG） | |||||||
| 表面印字 | SPMC-□□ KANEKO CORD （2019/04現在） | |||||||
| 仕上り外径 | φ5.5mm | φ5.5mm | φ6.0mm | φ7.0mm | φ7.2mm | φ7.5mm | ||
| 許容電流（A）※ | 1.8 | 1.5 | 1.3 | 1.2 | 1.0 | 1.0 | ||
| 電 気 特 性 |
導体抵抗（Ω／km） | 137以下 | ||||||
| 絶縁抵抗（MΩ／km） | 10以上 | |||||||
| 耐電圧（V／分） | AC 500V | |||||||
| 定 格 |
温度（使用範囲） | 60℃（-10～+60℃） | ||||||
| 電圧 | 100V以下 | |||||||
※許容電流値は、周囲温度30℃での計測値であり保証値ではありません。
