オヤイデ店舗オリジナル

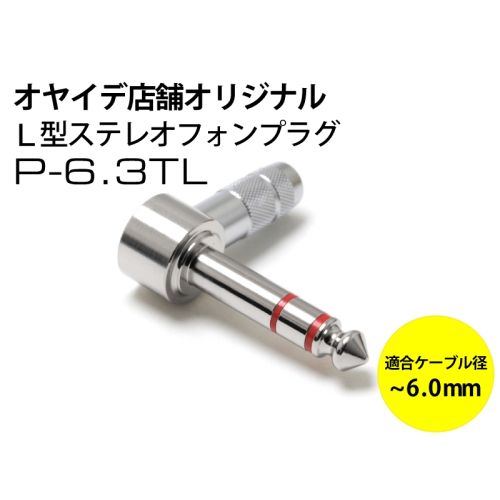

P-6.3TL(穴径6.0mm) L型6.3mmステレオフォンプラグ

¥1,100 (税込)

オヤイデ電気クオリティの超小型フォンプラグ「SuperSlimSeries」が登場。
ギタリスト&ベーシストの声をダイレクトに反映させたオヤイデ電気店舗オリジナル商品です。

在庫あり

商品詳細

概要

近年機材の高性能化と共に小型化も著しいエフェクター事情に適応するべく、オヤイデ電気クオリティの超小型フォンプラグ「SuperSlimSeries」が登場。
ギタリスト&ベーシストの声をダイレクトに反映させたオヤイデ電気店舗オリジナル商品です。

現在はパッチケーブル戦国時代とも呼ばれるほどに、プラグやケーブルはエフェクター接続用に多種多様な選択肢が用意されています。
特に“はんだ不要”でパッチケーブルが製作できる「ソルダーレス・システム」のシェアが拡大している一方で、ソルダーレス・システムはケーブルとプラグの組み合わせが限定されている為、ケーブルに拘っているユーザーは従来通り「お気に入りのケーブルでパッチケーブルを自作する」というユーザーも少なくありません。
そんなユーザーが抱える悩み・要望は多岐に渡ります。

  • トラブルの少ない堅牢なプラグを使いたい。
  • プラグは極力小さいものを使いたい。
  • それでいてロス無く高音質なプラグ&ケーブルを使いたい。
  • ソルダーレス・システムは価格が高く、安いものはトラブルが絶えない。
  • 使うケーブルにも選択肢が欲しい。

等、拘り派であるほど「品質」「音質」「利便性」「自由度」を兼ね備えた要素を求めていたのです。

これらの理想を網羅したフォンプラグこそ「SuperSlimSeries」のフォンプラグなのです。

SuperSlim Seriesの特徴

SuperSlimSeriesは「3S(Slim/Sound/Strong)」の特徴を持ち合わせています。

Slim

薄型でコンパクトなプラグはエフェクターボードの自由度を向上させ、スペースを圧迫しません。
さらにスリム化を実現する為の少ないパーツ点数が功を奏し、各パーツがダイレクトな接点を持っている為、構造がもたらす信号伝達ロスを最小限に留めます。

Sound

プロ用フォンプラグ「NEO Pシリーズ」と同様に、フォンプラグのチッ部品は一本の真鍮丸棒から削り出し、はんだ付け部までダイレクトな信号を伝達します。
信号伝達部として影響力の大きいメッキ層にも拘っています。高純度なニッケルを平滑に施し、高域の減衰を最小限に留めます。

Strong

SuperSlimSeriesはプロ用フォンプラグ「NEO Pシリーズ」と同じ職人の手によって製造されています。NEO Pシリーズはハードなコンサートツアーにも耐えうる強度確保及び電気的なロスを極力軽減する為に、チップ部品は1本の真鍮丸棒から削り出しています。これによりフォンプラグで蔓延していた「チップ折れ」トラブルレスな堅牢な作りに定評があり、世界中のステージやレコーディングスタジオといったプロの現場で使用され続けています。

長年プロからの要望に耐え抜いてきた堅牢な設計と、音質と耐久性を両立させる高度なメッキ処理技術により、SuperSlimSeriesはコンパクトな見た目とは裏腹に、過酷なロードテストにも耐え得る耐久性を持っています。

発売してから12年以上もの間、プロの現場で広く採用され続けている「NEO Pシリーズ」で培ったノウハウが、この「SuperSlimSeries」にも惜しげもなく搭載されています。

ブログタイトル

【DIY講座】超小型フォンプラグでパッチケーブルを作ろう!≪ P-6.3L編 ≫

 ブログタイトル

【DIY講座】超小型フォンプラグでパッチケーブルを作ろう!≪ ストレートプラグ編 ≫

ブログタイトル

【DIY講座】世界一小さい!L型TRSフォンプラグ 『P-6.3TL』の作り方




日本が誇る精密加工の粋

「MADE IN JAPAN」という誇り。 めまぐるしく変わる価値観のなか、あくまでも普遍性を追い求める強い意志から生まれた1/4” Phone Plug「P-シリーズ」。
さらには、そのスタイリッシュな外観からは想像もつかない程、パワフルでクリアなサウンドを奏でます。

無駄のない接点。それはまず、構成部品点数を少なくする事から始まりました。

 スリーブ部と本体は一体化を図る為、CNCマシニングにより1本の棒から削りだされました。チップ部も同様に作業が行われ、接続ガイドプレートを付属せずTip部へダイレクトにケーブルの接続を可能にしました。

これら無駄な接点の排除により、機械的強度とロスのない伝送特性を兼ね備えました。

ユーザビリティと機能性

キャップ根元に施されたローレットは、滑り止めという機能だけではなく、デザインをも加味しました。
多様化するニーズに合わせ、P-6.3Lのケーブル対応外径は「最大4.0mm」「最大6.0mm」の2種類から選択することが可能です。

また、貫通部には面取りを施し、曲げによるケーブルの断線を防ぎます。さらにPシリーズのユーザビリティは寸法にまで及びます。

あえてJIS規格(日本工業規格)ではなく、米SwitchCraft社と同様EIA-453規格に準拠させ、国産、輸入機器を問わず幅広く対応します。

材質

素材には欧州RoHS指令に対応した真鍮を使用。メッキは表面厚の均一性を保ち、電気抵抗値が低い電気ニッケルメッキを採用(約6.5μΩ/m)。
チップとスリーブの絶縁部は絶縁特性と剛性に優れるPOM(ジュラコン)を使用。また、本体内部の絶縁には絶縁特性もさることながら、チップを強固に固定するためベークライトを使用し、一切の妥協ない構造となっております。

このように「NEO Pシリーズ」は、さまざまな観点から複合的要素をバランスよく設計され、これらの基本思想を受け継いだP-6.3シリーズは「進化したPシリーズ」と呼べるでしょう。



Superslim seriesの製作方法

プラグの小型化を実現する為に、プラグの組立方法に「圧入方式」を採用しています。

その為、従来のフォンプラグとは異なるはんだ付け作業を必要としておりますので、一度「製作ブログ」をご確認頂きますようお願い致します。

P-6.3TL (穴径6.0mm)L型ステレオフォンプラグの仕様

コンタクト 真鍮
コンタクトメッキ ニッケルメッキ
スリーブ 真鍮削り出し
スリーブメッキ 無し
接続方法 ハンダ付け式
適応ケーブル径 6.0mm
重量(カバー込み) 約16.0g
