沖電線

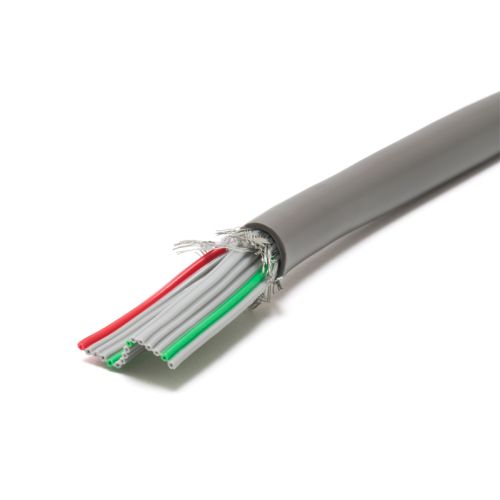

SFX-S-SV 16芯 S字形シースシールド付オキフレックス 1巻100m
￥67,100 （税込）
コンピュータ、周辺機器、通信機器、事務機器等をはじめとする機器間および内部固定配線に最適です。
UL STYLE NO.20266 80℃ 150V 対応品
※こちらの商品は1巻100mとなります。
お取り寄せ
商品詳細
概要
S字形シース付オキフレックス(SFX-S-SV)
外形が従来品より細くなった為、コンパクトで軽量になり、可とう性も増加しています。介在が無くなった為、端末処理作業が容易です。
オキフレックスの両端が円周の外側になる様にフォーミングされている為、コネクタとの一括圧接等の端末処理時に被服材の剥離長が従来の2/3～1/2でオキフレックスを適度に平坦に広げられます。
ピッチ精度が劣化しない形状の為、コネクタとのコンタクトの信頼性も万全です。
電子計算機器、端末機器、通信機、制御機器、事務機等の内部配線に最適です。
芯線の配色は、「赤－灰－灰－灰－緑－灰・・・・1番心線=赤、5n番心線=緑、その他=灰」となっております。
ケーブル構造･特性
型番：SFX-S （）-7/0.127 3030-SV（20266） SB
※（）内はメーカー品種構成品表による心数が入ります。
| 心数 | 導体 | 絶縁体 | 全幅 | シース厚 | シース外径 | 線間ピッチ | 標準長 |
|---|---|---|---|---|---|---|---|
| 10芯 | 7本/0.127mm (AWG28) |
軟質塩化ビニル | 12.7mm | 1.0mm | 6.6mm | 1.27mm | 1リール100m (328フィート) |
| 16芯 | 20.3mm | 8.4mm | |||||
| 20芯 | 25.4mm | 8.5mm | |||||
| 26芯 | 33.0mm | 9.6mm | |||||
| 34芯 | 43.2mm | 10.9mm | |||||
| 40芯 | 50.8mm | 11.8mm | |||||
| 50芯 | 63.5mm | 13.3mm | |||||
| 64芯 | 81.3mm | 13.3mm |
※在庫していない芯数も取り寄せ可能です。お問い合わせ下さい。
電気特性
| 絶縁抵抗20℃ MΩ/km | 5 |
|---|---|
| 導体抵抗20℃ Ω/km | 222 |
| 耐電圧 AC V/分 | 1500 |
| 静電容量 pF/m(1MHz) | 約95 |
| 特性インピーダンス Ω | 約75 |
| 伝搬遅延 ns/m | 約6.0 |
| 近端ストローク % | 約6 |
| 難燃特性 | VW-1SC |
