田中電線
錫メッキ 0.5sq(19/0.18) タナフロンF-25（FEP）被覆
￥154 （税込）

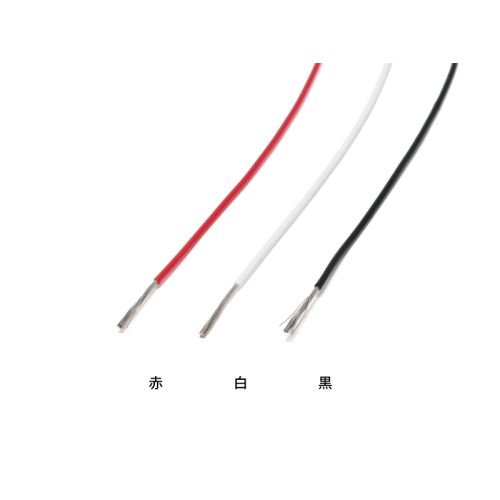

機器配線用タナフロン電線は、高密度配線に要求される電気特性、機械特性などの高い信頼性を備え、電子電気機器の内部配線用として広く使われています。白/赤/黒の3色からお選び頂けます。
まとめて買うとおトクな巻束物はこちら。
- 10mお買い上げで1mあたり ￥143 （税込） 割引率 7%。
- 100mお買い上げで1mあたり ￥110 （税込） 割引率 29%。
在庫あり
関連する商品
商品詳細
概要
機器配線用フッ素電線
機器配線用タナフロン電線は、高密度配線に要求される電気特性、機械特性などの高い信頼性を備え、電子電気機器の内部配線用として広く使われています。
- FEP：連続使用温度範囲:-253℃～+200℃
- 不燃性･低摩擦係数･非接着性･耐老化性･溶融押出が可能です。
- 電気･物理･化学特性その他が優れています。
- TA(錫メッキ)
導体に錫を均一に電気メッキするもので、最も広く使用され、経済的で入手も簡単です。メッキ法には溶融メッキ法と電気メッキ法があり、電気メッキ法は、溶融メッキ法に比較してメッキ厚の均一性に優れています。
- “「タナフロン」は田中電線の製造するフッ素樹脂（FEP）の商標です。”
ケーブル構造･特性
| 断面積 | 導体(TA錫メッキ) | 絶縁体(FEP) | 最大導体 抵抗 (20℃Ω/Km) |
最小絶縁抵抗 (20℃MΩ･Km) |
試験電圧 AC (1分間)V |
定格電圧 | |||
|---|---|---|---|---|---|---|---|---|---|
| 構成 | 外径 | 計算断面積 | 標準厚 | 外径 | |||||
| 0.08㎟ | 7本/ 0.12mm |
0.36mm | 0.079m㎡ | 0.15mm | 0.66mm | 248 | 1500 | 1500 | 300V |
| 0.14㎟ | 7本/ 0.16mm |
0.48mm | 0.141m㎡ | 0.15mm | 0.78mm | 140 | |||
| 0.3㎟ | 12本/ 0.18mm |
0.72mm | 0.305m㎡ | 0.15mm | 1.02mm | 64.4 | |||
| 0.5㎟ | 19本/ 0.18mm |
0.90mm | 0.483m㎡ | 0.15mm | 1.20mm | 40.7 | |||
| 0.75㎟ | 30本/ 0.18mm |
1.1mm | 0.764m㎡ | 0.2mm | 1.50mm | 25.8 | |||
| 1.25㎟ | 50本/ 0.18mm |
1.5mm | 1.273m㎡ | 0.2mm | 1.9mm | 15.5 | |||
| 2.0㎟ | 37本/ 0.26mm |
1.8mm | 1.964m㎡ | 0.3mm | 2.4mm | 10.1 | |||
| 3.5㎟ | 45本/ 0.32mm |
2.5mm | 3.619m㎡ | 0.3mm | 3.1mm | 5.48 | 1500 | 2000 | 600V |
| 5.5㎟ | 35本/ 0.45mm |
3.1mm | 5.565m㎡ | 0.3mm | 3.7mm | 3.57 | |||
