日星電気

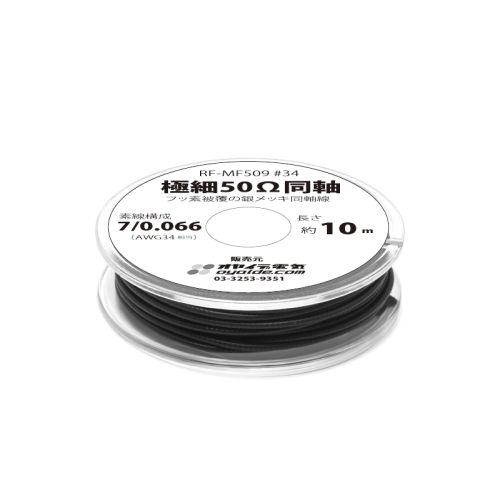

極細50Ω同軸 AWG34(RF-MF509)10mボビン巻き

¥4,620 (税込)

日星電気の極細50Ω同軸ケーブルです。 フッ素被覆の為、耐熱性に優れております。

在庫あり

商品詳細

概要

今までは「扱いづらく、いざ使う時に絡まってしまう」「印字が無いため管理がしくい」…など、それが極細線でした。
そんな極細線を使いやすくラベル付の小型のボビン巻にしました!
ボビン巻となると、従来は100m巻か305m巻での用意しか無く、どうしても数量が多くなってしまいました。そこで"要るものを 要るだけを モットー"に、こちらの商品は数量を少なくし、ボビン巻きの状態で用意しましたので、便利にお使いいただけます。

ボビン巻きだとここが便利!

  • ボビンにはラベルも貼ってありますので、電線のサイズ、仕様などラベルで確認できますので管理もしやすいです。
  • 大きいボビン巻き(100m巻305m巻)などに比べ小型のボビンに必要最低数量を巻いておりますので、少ない数量でご使用できます。
  • ボビンに巻いていないと取り出しが困難で極細にもなりますと、取り出した時にからまって切れたり、使用できなくなってしまいます。
  • 一方ボビンに巻いてありますと、線を指で摘んで引っ張るだけで線を取り出せます。
  • ご使用後は、ボビンの切り込み部分で留めれば、線がバラけず、次回ご使用の時に容易ご使用できます。
  • ラベルの中心の円の部分をカッター等で切り抜きしますと、穴が開いておりますので、棒等を入れ、台などに並べて管理も可能です。

ブログタイトル【極細銀メッキ同軸線が新発売です!この細さ、驚き。】

用途

  1. 携帯端末、小型通信用機器など極小の内部配線に最適です。
  2. 耐熱、耐寒性に優れております。
  3. 連続使用温度:-65~125℃
  4. シースカラー:黒

詳細

品名 内部導体 誘導体 外部導体 ジャケット
構成 材質 外径 材質 外径 材質/構成 外径 材質 外径
RF-MF50161 #32 7/0.08 SA 0.24 FEP 0.68 TA1重編組 0.93 FEP 1.13
RF-MF509 #34 7/0.66 0.192 0.53 0.78 FEP 0.98
RF-MF50101 #36 7/0.05 0.15 PFA 0.4 0.65 PFA 0.81

特性

特性/品名 RF-MF50161 #32 RF-MF509 #34 RF-MF50101 #36
導体抵抗 520 868 1400
絶縁抵抗 1500 1500 1000
特性インピーダンス 標準50Ω
静電容量 標準98pF/m

受注生産で更に極細のも製作可能です。

受注生産になりますが、AWG40から46まで製作可能です。 詳しくはメールまたは、お電話でお問い合わせ下さい。

※現状メーカー側の生産体制が整っていないため、お見積りや製作対応はできかねます。予めご了承下さい。

メール:webshop@oyaide.com

電 話:03-3253-9351
