日星電気

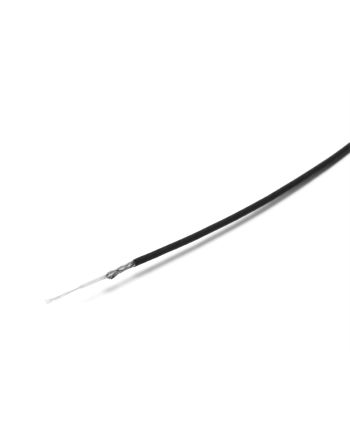

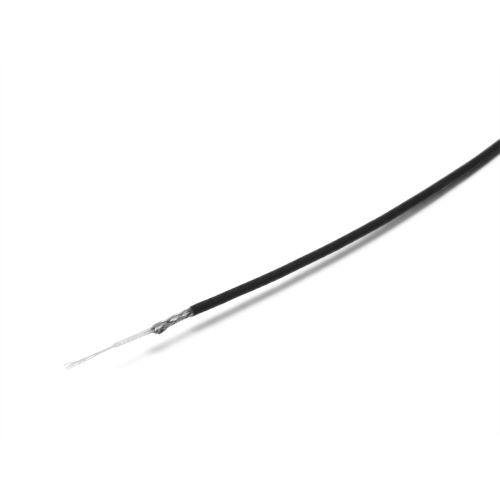

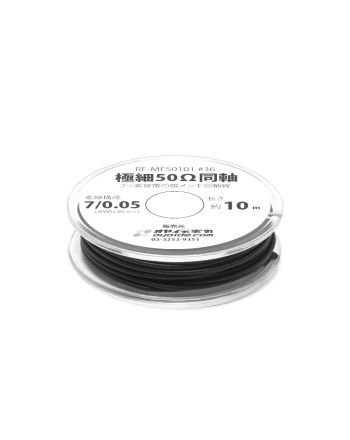

極細50Ω同軸 AWG36（RF-MF50101）
￥506 （税込）
50Ω極細同軸線 日星電気の極細50Ω同軸ケーブルです。 フッ素被覆の為、耐熱性に優れていおります。
- 10mお買い上げで1mあたり ￥440 （税込） 割引率 13%。
- 100mお買い上げで1mあたり ￥350 （税込） 割引率 31%。
在庫あり
関連する商品
商品詳細
概要
ブログタイトル【極細銀メッキ同軸線が新発売です！この細さ、驚き。】
用途
- 携帯端末、小型通信用機器など極小の内部配線に最適です。
- 耐熱、耐寒性に優れております。
- 連続使用温度：-65～125℃
- シースカラー：黒
詳細
| 品名 | 内部導体 | 誘導体 | 外部導体 | ジャケット | |||||
|---|---|---|---|---|---|---|---|---|---|
| 構成 | 材質 | 外径 | 材質 | 外径 | 材質／構成 | 外径 | 材質 | 外径 | |
| RF-MF50161 #32 | 7/0.08 | SA | 0.24 | FEP | 0.68 | TA1重編組 | 0.93 | FEP | 1.13 |
| RF-MF509 #34 | 7/0.66 | 0.192 | 0.53 | 0.78 | FEP | 0.98 | |||
| RF-MF50101 #36 | 7/0.05 | 0.15 | PFA | 0.4 | 0.65 | PFA | 0.81 | ||
特性
| 特性／品名 | RF-MF50161 #32 | RF-MF509 #34 | RF-MF50101 #36 |
|---|---|---|---|
| 導体抵抗 | 520Ω/ｋｍ | 868Ω/ｋｍ | 1400Ω/ｋｍ |
| 絶縁抵抗 | 1500ｋΩ・ｍ | 1500ｋΩ・ｍ | 1000ｋΩ・ｍ |
| 特性インピーダンス | 標準50Ω | ||
| 静電容量 | 標準98pF/m | ||
受注生産で更に極細のも製作可能です。
受注生産になりますが、AWG40から46まで製作可能です。 詳しくはメールまたは、お電話でお問い合わせ下さい。
※現状メーカー側の生産体制が整っていないため、お見積りや製作対応はできかねます。予めご了承下さい。
電 話：03-3253-9351
