概要

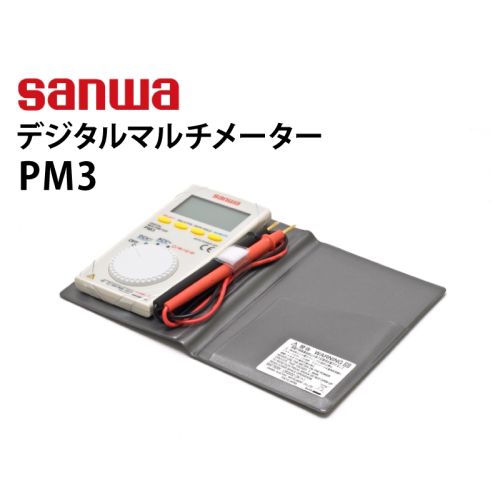

本器は弱電回路の測定用に開発された超薄型多機能デジタルマルチメーターです。
小型通信機器や家電製品、電灯線電圧、各種電池の電圧測定などにご利用可能です。
デジタルマルチメーターPM3の特長
- 本体厚さが8.5mmの超薄型コンパクトＤＭＭ
- 文字高13.6mmのハッキリと見やすいＬＣＤ採用
- Hz/Duty測定、リラティブ、データホールド機能
- オートパワーオフ (約15分)機能付（解除可）
- 安全規格 IEC 61010に準拠した製品設計
- コンデンサ容量測定 ※漏れ電流の大きいコンデンサ容量測定は不可
- 周波数測定（正弦波交流のみ）、デューティ比測定（AC回路等）
デジタルマルチメーターPM3の仕様
| 動作方式 | ΔΣ方式 |
|---|---|
| 表示 | 数値部 最大4000カウント |
| 入力オーバー | "ＯＬ"を表示 |
| 電池消耗警告 | 内部電池消耗時【+－】 マークが点灯 |
| オートパワーオフ | ：電源投入後約15分 |
| サンプルレート | 数値部 ３回/秒 |
| レンジ切替 | フルオート |
| 動作温度 | 湿度： 0℃～40℃、湿度80% RH以下 (結露のないこと) |
| 安全規格 | IEC61010 CATⅡ DC/AC500V |
| 消費電力 | 約6mW（DCVファンクション使用時） |
| PM3 | 測定レンジ | 最高確度 | 分解能 | 入力抵抗 | |
|---|---|---|---|---|---|
| 直流電圧 | 400m/4/40/400/500V | ±（0.7%+3） | 0.1mV | DCV 1OM～ 100MΩ ACV 10M～ 11MΩ | |
| 交流電圧 | 4/40/400/500V | ±（2.3%+10） | 0.001V | ||
| 抵 抗 | 400/4k/40k/400k/4M/40MΩ | ±（2.0%+5） | 0.1Ω | ||
| コンデンサ容量 | 5n/50n/500n/5μ/50μ/200μF | ±（5.0%+10） | 0.001nF | ||
| 周 波 数 | 9.999/99.99/999.9/9.99k/60.00kHz | ±（0.7%+5） | 0.001Hz | ||
| デューティ比 | 0.1～99% | ||||
| 導 通 | 10Ω～120Ω以下でブザー音 開放電圧:約0.4V | ||||
| ダイオードテスト | 開放電圧:約1.5V | ||||
| 周波数特性 | 40～400Hz | ||||
| 内蔵電池 | コイン型リチウム電池CR2032（3V）×1 | ||||
| 寸法/質量 | H108× 56× 11.5mm/約85g | ||||
| 付属品 | 手帳型ケース（C-PM3）、取扱説明書 | ||||
