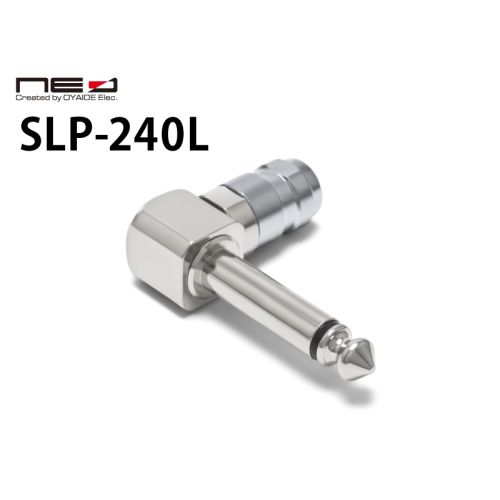

SLP-240L ソルダーレスプラグ (L型6.3mmモノラル)
ケーブルを切って挿し込んでカバーを固定するだけで高強度・高耐久性・高性能のソルダーレス専用L型プラグ 。
パッチケーブルは勿論、楽器用ケーブルとしての使用も可能です。
※機器からプラグを引き抜く際は、無理にケーブルを引っ張らないで、必ずプラグを持って引き抜いて下さい。
商品詳細
概要
活況を呈するソルダーレス市場。複雑なシステムが要求される現代のシーンが生んだ産物です。 だれでも簡単に、スピーディーに、そしてなによりもシステムに最適な長さでカスタムできる利便性。それらを理由にソルダーレスは瞬く間にカテゴリーとして確立されました。
しかし、その利便性と引き換えに、移動や挿抜などの振動から起こる断線・短絡といった場面も増えている点は見過ごせません。 トラブルでも早急に対応出来るソルダーレス。しかしながら、ソルダーレスが通常のケーブル同等の強度を持っていたら。そして音質すら妥協のないものであったら。 それこそが、本来プロフェッショナルの求める「ソルダーレスケーブルシステム」といえるでしょう。
NEO がリリースするソルダーレスケーブルシステム。それはただのソルダーレスケーブルシステムではありません。 見過され続けていた予期せぬ断線トラブル、細いケーブルを複雑なシステムに使用することによる音痩せ、工作の安易さによるクオリティーのばらつき、これらの諸問題を一気に解消することを目的として、”NEO Solderless Series” は開発されました。
ソルダーレスプラグSLP-240S/L
NEO オリジナル・ソルダーレスプラグSLP-240S / L はNEO 独自のDual Clawed Locking System(特許出願中)により、高性能・高強度・耐久性を兼ね備えた、他に類を見ないソルダーレスプラグです。
一本の真鍮棒材からダイヤ挽きによって丁寧に削り出されたパーツひとつひとつは一切の無駄なく機能します。ケーブルにカバーを通し、本体に差し込むことにより、中心ピン端子と結合します。そしてカバーを締め付け、仕上げに2 本のスパナで固定することで、本体の爪状の接点とフランジ部が締まり、ケーブルの外装シースに2 か所の爪が食い込むことによって、シールドが導通します。
さらにフランジ部の内側に刻まれたねじ切りでケーブルがしっかりとホールドされ、強固に固定されます。
ソルダーレスケーブルの作り方
- ソルダーレスプラグ専用ケーブルSLD-ZEROを任意の長さにカットします。
- ケーブルをカバーに通し、本体にしっかりと差し込みます。
- カバーと本体を2本のスパナ(SP-10)で締め込み固定します。
- 完成となります。
【ご使用時のご注意】
- 再利用する場合は、本体爪の部分に指をあて、ケーブルを持ち徐々に広げます。ケーブルが無理なく抜ける程度に広がったら、ケーブルを引き抜いて下さい。真鍮部品の為、力任せに広げようとすると、フランジ部が折れて再利用できなくなる場合があります。
- ケーブルは専用のSLD-ZEROをご使用下さい。
- スパナは必ず2本使用し、L型はプラグ本体を持っての固定はしないようご注意下さい。
ソルダーレスプラグ専用ケーブル SLD-ZERO
NEO オリジナル・ソルダーレスプラグ専用に設計されたケーブル「SLD-ZERO」。中心導体には精密導体102 SSC を使用。AWG20(0.56sq)もの導体径と、90%以上の高密度で構成された102 SSC による編組シールドを採用。
絶縁体は適度な硬度を持つ、独自調合のPVC と、外装シースにはカーボンを含有したPVC を採用することで、中心導体はしっかりとプラグに結合し、シールドはプラグカバーを締め込むことにより、確実な導通と強靭なケーブルの固定を約束し、高強度、高耐久性を実現しました。
ソルダーレスプラグの再利用方法
NEO SOLDERLESS製品動画
ソルダーレスプラグ SLP-240Lの仕様
プラグ | SP-240L |
---|---|
本体 | 真鍮ダイヤ挽き削り出し |
メッキ | ニッケル |
絶縁体 | POM |
カバー | 真鍮削り出し |
表面仕上げ | 梨地クロムメッキ |
カバー穴径 | 4.2mm |
ソルダーレスケーブルキットのラインナップ
品名 | L6+ | L6S6+ | L12+ | R4+ | R8+ |
---|---|---|---|---|---|
プラグ | SLP-240L×6 | SLP-240L×6 / SLP-240S×6 | SLP-240L×12 | SLR-240×4個 | SLR-240×8個 |
ケーブル | SLD-ZERO×1.5m | SLD-ZERO×3.0m | SLD-ZERO×1.5m | SLD-ZERO×3.0m | |
治具 | リサイクルスティック | ||||
スパナ | SP-10(2本セット) |
