住友電工

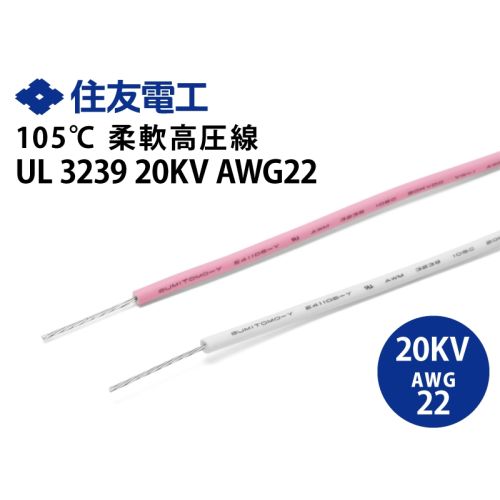

UL3239 AWG22 20kV 柔軟高圧線
￥132 （税込）
住友電工製UL3239は、絶縁体に架橋難燃ポリエチレンを使用した柔軟性のある高圧線で、照射架橋することにより耐熱性も向上しています。
※こちらのケーブルは1巻でご注文の場合305mになります。
- 10mお買い上げで1mあたり ￥110 （税込） 割引率 17%。
- 100mお買い上げで1mあたり ￥96 （税込） 割引率 27%。
- 305mお買い上げで1mあたり ￥77 （税込） 割引率 42%。
在庫あり
商品詳細
概要
液晶ディスプレーのバックライトを始め、ファクシミリ、スキャナのランプなど、高電圧が印加され柔軟性を必要とされるリード線としての使用に適しています。
UL3239 AWG22 20kVの特長
- 定格：定格電圧20kV（DC）定格温度：105℃
- 難燃性：UL VW-1 および電気用品安全法に基づく垂直燃 焼試験に合格します。
- 耐熱性：絶縁体は照射架橋されており熱的に安定なため、 300 〜 380℃の半田ごてが触れても溶融しにくく なっています。
- 外径：仕上外径が細くスペースファクター上有利です。
- 機械的性能：耐エッジ性に優れ、狭いスペースでの配線作業上 有利です。
- 絶縁体：この絶縁体には PBDEs・PBBs などの特定臭素 系難燃剤を使用しておりません。
UL3239 AWG22 20kVの構造
UL3239 AWG22 20kVの仕様
| ULスタイルNo. | 定格 | 導体（錫メッキ軟銅線) | 絶縁体（架橋難燃ポリエチレン) | 最大導体抵抗 20℃（Ω/km） |
最小絶縁抵抗 20℃（MΩ・km） |
概算質量 kg/km |
||||
|---|---|---|---|---|---|---|---|---|---|---|
| 温度（℃） | 電圧kV（DC） | サイズ(AWG） | 構成（mm） | 外径（mm） | 厚さ（mm） | 外径（mm） | ||||
| 3239 | 105 | 10 | 22 | 7/0.254 | 0.76 | 0.73 | 2.22 | 54.8 | 1000 | 10.5 |
| 20 | 22 | 7/0.254 | 0.76 | 0.87 | 2.50 | 54.8 | ||||
