ノーブランド

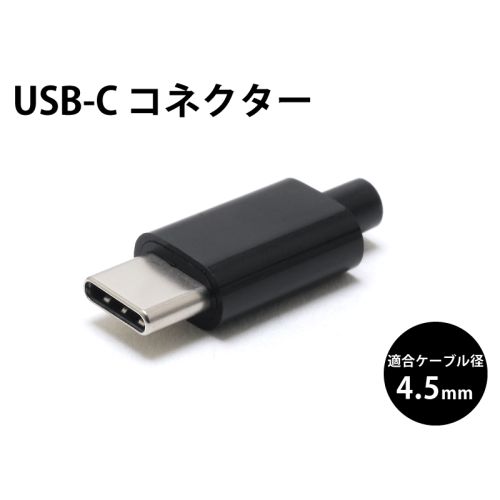

USB-C コネクタ（USB2.0）
￥264 （税込）
自作用USB-Cコネクタ（USB2.0）です。
通常用（56kΩプルアップ抵抗）とOTG接続仕様（5.1kΩプルダウン抵抗）の2種類からお選びいただけます。
在庫あり
関連する商品
商品詳細
概要
自作用USB-Cコネクタ（USB2.0）です。データ通信から充電用まで、幅広くご利用いただけます。
またUSB On-The-Go(OTG)接続仕様を用意していますので、USBデバイス機器同士の接続にも対応できます。
USB-Cケーブル製作時の組み合わせ例
CtoC接続の場合USB-C(通常用56kΩ) - USB-C(OTG接続用5.1kΩ）

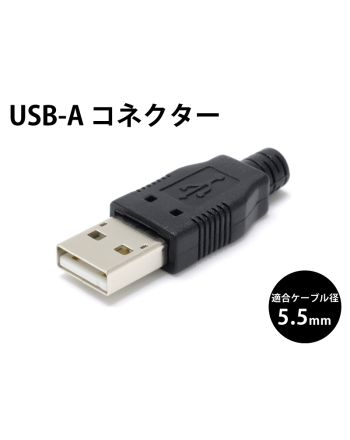

AtoC接続の場合USB-A - USB-C(通常用56kΩ)

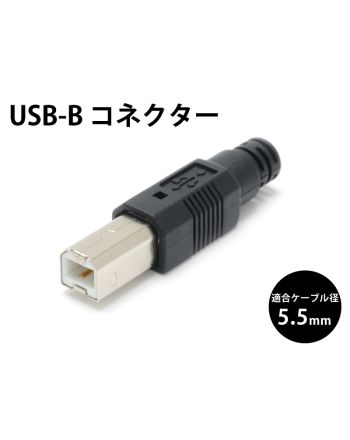

CtoB接続の場合USB-C(OTG接続用5.1kΩ) - USB-B / MiniB / MicroB
充電用USB-AtoCケーブルUSB-A - USB-C(通常接続用56kΩ)
充電用USB-CtoBケーブルUSB-C(OTG接続用5.1kΩ) - USB-B / MiniB / MicroB
USB-C コネクタ(USB2.0) の仕様
| カバー | ニッケルメッキ |
|---|---|
| 端子 | 金メッキ |
| ハウジング | プラスチック |
| 適応ケーブル径 | （ブッシング使用時）3.0mm / (ブッシング無し）4.5mm |
| 定格 | 5V 最大500mA |
| USB Power-Delivery仕様 | 非対応 |
※USB、USB-C™およびUSB Type-C™はUSB Implementers Forumの商標登録です。
