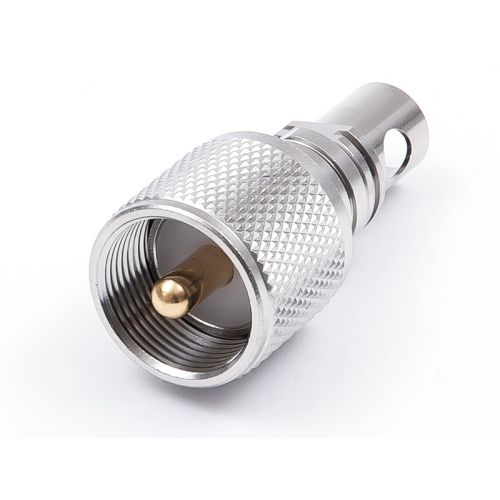

MP-5X(M型プラグ)
5D-2V、5D-FB、5D-SFA、EM-5D-2E、5D-FB-LITE、5D-SFA-LITEケーブルに適合するM型ストレートプラグです。インピーダンス整合を求めない場合に使用されるため、普及度が高く、より安価なコネクターです。ケーブル取り付け方法は、ハンダタイプになります。脱着半田タイプとなっており、シェルの取り外しが可能です。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。
商品詳細
概要
MP-5X(M型プラグ)
5D-2V、5D-FB、5D-SFA、EM-5D-2E、5D-FB-LITE、5D-SFA-LITEケーブルに適合するM型ストレートプラグです。200MHz以下の周波数帯でよく使われています。中心コンタクト、本体ともにハンダタイプになります。脱着半田タイプとなっており、シェルの取り外しが可能です。
コネクター付きケーブルのアッセンブリ加工も承ります。こちらからお問い合わせください。
概要 |
|
---|---|
相当規格 | JIS C 5419 |
特性インピーダンス | 不整合 |
結合方式 | ネジ(M16-P1) |
定格電圧 | AC 500V |
耐電圧 | AC 1000V/1分間 |
絶縁抵抗(DC 500V) | 100MΩ以上 |
接触抵抗(DC 1A) | 3mΩ以下 |
使用周波数範囲 | 0~200MHz |
ケーブル取付方法 | 中心:ハンダ 外部:ハンダ |
絶縁体 | テフロン |
その他 | RoHS2対応品(規制10物質不使用) |
ケーブルへコネクターを取り付ける方法は下記をご参照ください。
取り付け図・仕様書はこちら
仕様
型番 | A | B | C | D | 表面処理 | 適合ケーブル |
---|---|---|---|---|---|---|
MP-5X | 19.0 | 41.9 | 13.0 | 10.0 | ニッケル | 5D-2V、5D-FB、5D-SFA、EM-5D-2E、5D-FB-LITE、5D-SFA-LITE |
メーカーHPはこちら。(外部ページへ移ります。)
在庫品以外のトーコネ製プラグもお見積りいたします。こちらからお問い合わせください。
